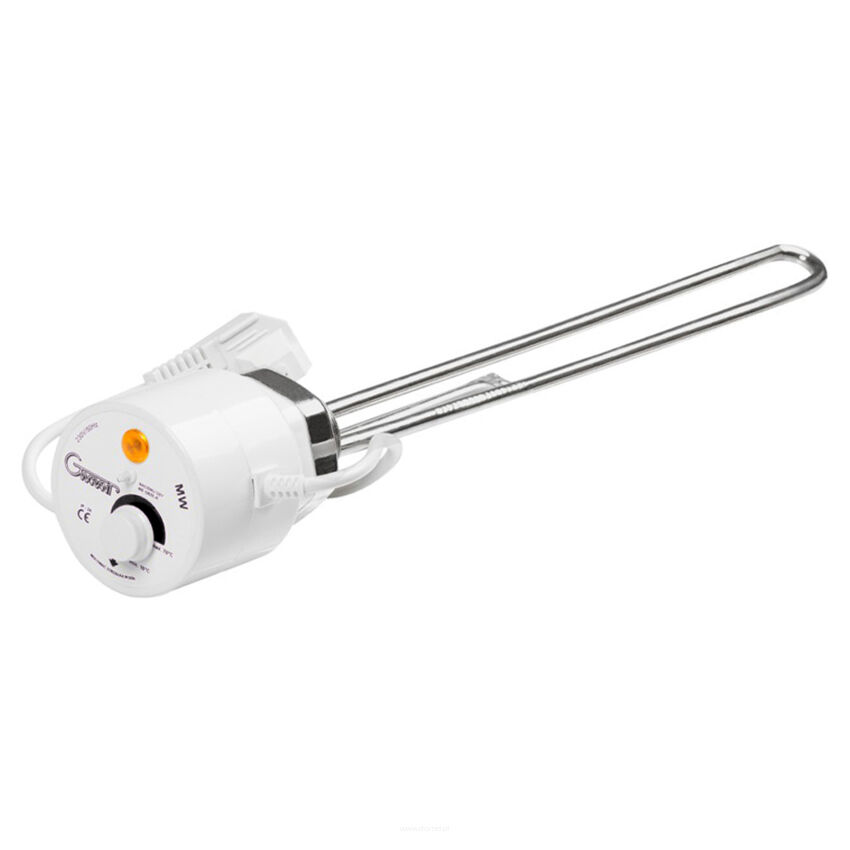

Grzałka Gwarant do bojlera z termostatem, gwint 6/4, moc 2000W

Zastosowanie

Element grzejny MW150, MW200, MW250 i MW300 z termoregulatorem zwany dalej modułem elektrycznym służy wyłącznie do podgrzewania wody użytkowej w wymiennikach wody: bojlerach, termach, grzejnikach lub innych urządzeniach. Praktycznym zastosowaniem modułu jest wspomaganie nagrzewania wody w sezonie grzewczym na przykład: w bojlerach z wężownicą lub samodzielne podgrzewanie wody poza sezonem.

Charakterystyka techniczna

Jak instalować moduł elektryczny?

Moduł elektryczny (rys. 2a) powinien być instalowany poziomo zarówno w pionowych (rys. 1) jak i poziomych (rys. 2) wymiennikach, w których konstrukcja pozwala na dołączenie modułu elektrycznego o gwincie 1.1/4”, 1.1/2” i 1" o długości 370mm dla MW150 i 430mm dla MW200, 460mm dla MW250 i 500mm dla MW300.

Prawidłowe zamocowanie - poziomo z czujnikiem u dołu - modułu elektrycznego w wymiennikach gdy strzałka na etykiecie jest skierowana w dół (rys. 4).

Do wymienników pionowych z grzałką wkręconą pionowo od dołu należy stosować tylko moduł elektryczny z grzałką zagiętą do dołu tzw. “P” (rys. 3)

Działanie modułu elektrycznego

Moduł elektryczny zawiera grzałkę elektryczną, termostat z płynną regulacją temperatury i wyłącznik termiczny dwubiegunowy zabezpieczający przed przegrzaniem wody (powyżej 90° C). Wyboru temperatury dokonuje się ręcznie za pomocą pokrętła umieszczonego na przodzie (rys. 4) modułu elektrycznego. Lampka nad pokrętłem płynnej regulacji temperatury sygnalizuje pracę grzałki. Nad pokrętłem jest również przycisk wyłącznika termicznego.

Ważne!

Ponieważ moduł elektryczny posiada wyłącznik termiczny zabezpieczający przed przegrzaniem wody (powyżej 90°C) (w procesie podgrzewania tylko grzałką) należy bezwzględnie unikać przegrzania wody z drugiego żródła ciepła (wężownicy, podkowy) powyżej 80° C. Gdy to nastąpi zadziała wyłącznik termiczny w module elektrycznym, który wyłączy moduł i zabezpieczy przed uszkodzeniem grzałki. Aby uruchomić moduł elektryczny należy znacznie obniżyć temperaturę wody w bojlerze (poniżej 60° C) i wcisnąć przycisk wyłącznika termicznego (rys. 4).

Ochrona przed porażeniem Klasy I. Po maksymalnym skręceniu pokrętła temperatury w lewo moduł elektryczny nie załącza się (uwaga: powyżej 10° C temperatury otoczenia). W celu całkowitego wyłączenia należy wyjąć wtyczkę z gniazda zasilającego (lub w wersji z wyłącznikiem klawiszowym ustawić go w pozycji “0”).

Instalacja

Przy instalacji modułu elektrycznego należy pamiętać :

- Uszczelnić dokładnie uszczelką fibrową lub innymi dostępnymi środkami uszczelniającymi miejsce montażu

- Nie wyginać grzałki, nie pukać w obudowę

- Dokręcać kluczem (nie za obudowę) przytrzymując przewód sieciowy

- Napełnić zbiornik wodą i odpowietrzyć instalację

- w celu uniknięcia korozji korka grzałki, po zamontowaniu modułu grzewczego i zalaniu wodą bojlera należy odpowietrzyć mufkę (troszkę poluzować grzałkę, aby z mufki w której jest zamontowana zeszło powietrze), następnie należy sprawdzić szczelność połączenia gwintowanego i w razie potrzeby dokręcić moduł grzewczy

- Włożyć wtyczkę do gniazda z uziemionym bolcem ochronnym

- Pokrętłem nastawić wymaganą temperaturę wody

- Dla długiej żywotności i ochrony grzałki wymagane jest stosowanie anody np. magnezowej.

- Przy montażu grzałki zarówno w nowym jak i używanym bojlerze wymagana jest sprawna anoda.

W razie stwierdzenia nieprawidłowości w działaniu modułu elektrycznego należy odłączyć wtyczkę zasilania od gniazda, zdemontować moduł i dostarczyć do sprzedawcy lub producenta.

Użytkowanie

- wszystkie prace związane z montażem i demontażem należy wykonywać po odłączeniu dopływu prądu

- zabrania się stosowania w sieci wkładek topikowych o wartości wyższej niż 16A

- nie zalać w czasie instalowania obudowy modułu elektrycznego gdyż może to spowodować zwarcie w układzie elektrycznym lub porażenie prądem

- nie załączać bez wody (można spowodować przegrzanie grzałki)

- nie przegrzewać z drugiego żródła ciepła na przykład: z wężownicy, podkowy powyżej 80° C

- gniazdo wtykowe musi mieć zawsze sprawny styk ochronny i być łatwo dostępne

- przynajmniej raz w roku i po ewentualnej awarii należy sprawdzić i ewentualnie oczyścić wtyczkę ze stykiem ochronnym

- jeżeli przewód zasilający ulegnie uszkodzeniu powinien być zastąpiony przez specjalny przewód lub zespół dostępny u producenta

- gdy moduł elektryczny nie będzie używany przez dłuższy czas należy wyłączyć go poprzez wyjęcie wtyczki z gniazda zasilającego

- uszkodzenie elementu grzejnego w wyniku osadzenia kamienia nie podlega gwarancji

Nie stosować w zbiornikach ze stali nierdzewnej!

Konserwacja

Wszystkie prace konserwacyjne należy wykonywać po odłączeniu wtyczki z gniazda sieciowego. Nie wolno zanurzać obudowy grzałki w wodzie, tylko czyścić miekką, wilgotną szmatką. Nie stosować środków żrących ani ściernych. Grzałkę włączyć ponownie po całkowitym wyschnięciu.
