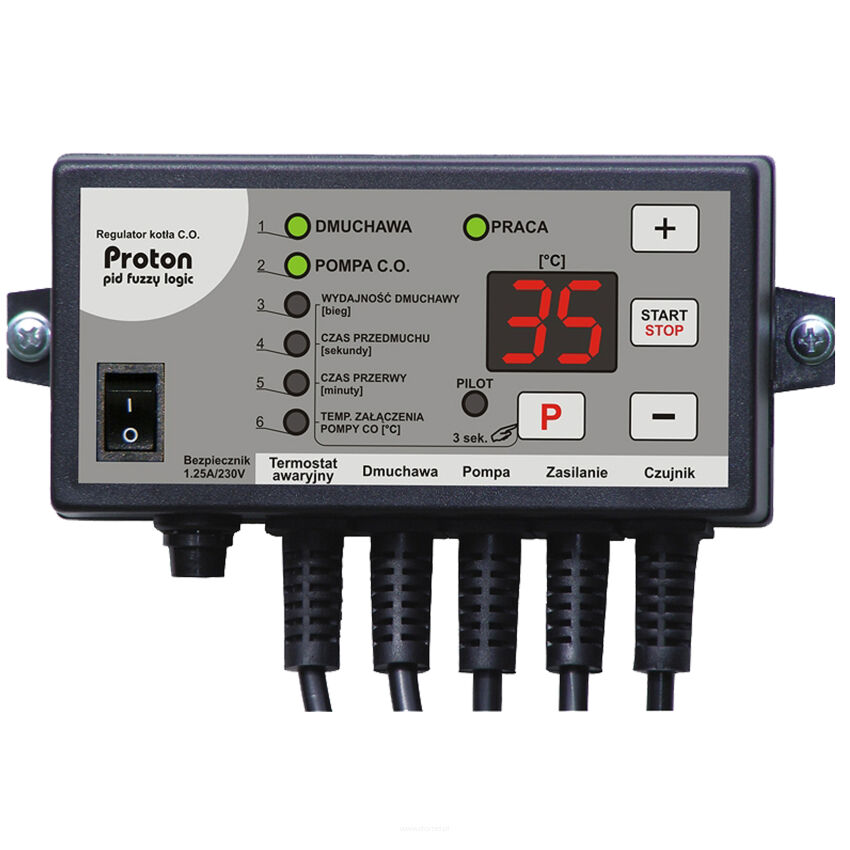

PROTON-Regler für Schüttkessel - PID-Algorithmus

Dieser Regler steuert das Gebläse kontinuierlich und gleichzeitig automatisch und hält die am Kessel eingestellte Temperatur konstant. Diese Lösung verhindert plötzliche Temperaturschwankungen im Kessel. Der Einsatz dieses Reglers verbessert die Ergonomie der Bedienung: Es ist keine Anpassung des Reglers bei Brennstoffwechsel erforderlich.

Der PROTON PID-Regler verfügt außerdem über eine Reihe von Funktionen, mit denen auch der PROTON-Regler ausgestattet ist.

Stufenlose Gebläsedrehzahlregelung – NEUER ALGORITHMUS
Der PROTON PID-Regler ermöglicht die Einstellung der maximalen und minimalen Gebläsedrehzahl, was eine genaue Anpassung der Leistung des Gebläses erlaubt.
Das stufenweise Einschalten des Gebläses von minimalen bis zu maximalen Drehzahlen verlängert die Lebensdauer des Motors und verhindert das plötzliche Verbrennen von im Kessel angesammelten Gasen (sogenanntes „Knallen“). Bei Konkurrenzreglern gibt es nur einen Parameter für die Gebläseleistung – beim PROTON PID-Regler können minimale und maximale Drehzahlen eingestellt werden.

Brennstoffkontrolle
Diese Funktion reduziert die Gebläsedrehzahl auf ein Minimum, wenn der Regler trotz eingeschaltetem Gebläse einen Temperaturabfall erkennt. Die Verringerung der Gebläsedrehzahl führt nicht zu einer übermäßigen Abkühlung des Heizkessels. Diese Funktion wird nach 30 Minuten aktiviert, wenn die Solltemperatur erreicht wurde, oder nach 2 Stunden, wenn die Solltemperatur nicht erreicht wurde (Anzündmodus – 2 Stunden).

Frostschutzfunktion
Unter 5 °C schaltet der Regler die Umwälzpumpe ein, was das Einfrieren einiger Teile der Heizungsanlage (die am stärksten gefährdeten) verzögert.

Anti-Stopp-Funktion
Nach der Heizperiode wird alle 14 Tage für 1 Minute die Umwälzpumpe eingeschaltet – dies verhindert das Festsetzen der Pumpe im Sommer – die Funktion arbeitet bei eingeschaltetem Regler.

Automatisches Speichern der Einstellungen
Der Regler speichert die Einstellungen automatisch bei Stromausfall und kehrt nach Wiederkehr der Stromversorgung zur vorherigen Betriebsart zurück.

Rückkehr zu Werkseinstellungen
Der Regler ermöglicht die Rückkehr zu den Werkseinstellungen. Diese Funktion ist nützlich, wenn der Regler durch unerfahrene Bediener verstellt wurde.

Automatischer Notthermostat
Ein externer Thermostat (Notthermostat) schützt die Anlage vor Überhitzung, die durch eine Beschädigung des Reglers oder unsachgemäße Bedienung verursacht werden kann. Es handelt sich um ein spezielles Bauteil, das die Stromversorgung des Gebläses bei einer Kesseltemperatur von 90 °C unterbricht.

Vom Benutzer programmierbare Parameter
Durchblaszeit, Pausenzeit zwischen den Durchblasen, maximale und minimale Gebläsedrehzahl, Einschalttemperatur der Umwälzpumpe, Abschalttemperatur des Reglers.

Vom Installateur programmierbare Parameter
Der PROTON PID-Regler verfügt neben dem für jeden Benutzer zugänglichen Konfigurationsmodus über einen speziellen Modus, der die Einstellung von Serviceparametern ermöglicht (zusätzliches Servicehandbuch).
Der Servicemodus erlaubt die Programmierung von:
Gebläsekennlinie – dank dieses Parameters kann unser Regler mit jedem auf dem Markt erhältlichen Gebläse (bis zu einer bestimmten Maximalleistung) zusammenarbeiten
Gebläseleistung während des Durchblasens – wir entscheiden selbst, mit welcher Leistung das Gebläse während des Durchblasens arbeiten soll
Bereich der Drehzahlreduzierung des Gebläses – wie viele Grad vor der Solltemperatur die Gebläsedrehzahl reduziert werden soll
Minimale Kesseltemperatur

OPTION FERNSTEUERUNG
An den PROTON PID-Regler kann ein Fernbedienfeld oder ein Raumthermostat angeschlossen werden. Der Anschluss eines Fernbedienfelds ermöglicht den Betrieb des Reglers in zwei Modi: Raum- und Kesselmodus. Der Anschluss eines Standard-Raumthermostats ermöglicht die Aufrechterhaltung der eingestellten Raumtemperatur. Dank der Fernsteuerung können wir eine konstante Raumtemperatur halten, was Brennstoffeinsparungen von bis zu 30 % ermöglicht.

TECHNISCHE DATEN

Hysterese - 1 °C
Bereich der Drehzahlreduzierung - 6 °C
Reaktionszeit - 30 min.
Einschalttemperatur der Umwälzpumpe - 25-70 °C
Temperatur-Einstellbereich - 35-90 °C
Durchblaszeit - 5-59 s (abschaltbar)
Pause zwischen den Durchblasen - 1-30 min
Maximale Gebläsedrehzahl - 12 Stufen
Minimale Gebläsedrehzahl - 1 Stufe
Abschalttemperatur des Reglers - 25-50 °C
Einschalttemperatur des externen Notthermostats - ca. 90 °C
Einschalttemperatur des internen Notthermostats - ca. 93 °C
Einschalttemperatur des programmierbaren Notthermostats - 92 °C
Umgebungstemperatur während des Betriebs - 5-45 °C
Versorgungsspannung - ~230 V
Temperatursensor-Bereich - 1-100 °C
Belastbarkeit des Pumpenausgangs (~230 V) - 100 W
Belastbarkeit des Gebläseausgangs (~230 V) - 100 W
Leistungsaufnahme des Reglers - 2 W
Pumpeneinschaltung bei niedrigen Temperaturen - unter 5 °C
Pumpeneinschaltung alle 14 Tage für 1 Minute - verhindert das Festsetzen der Pumpe nach der Heizperiode (Voraussetzung ist ein eingeschalteter Regler)
Abmessungen des Reglers (Länge, Breite, Tiefe) - 145 x 75 x 40 mm
Bohrlochabstand zur Wandmontage - 161 mm
