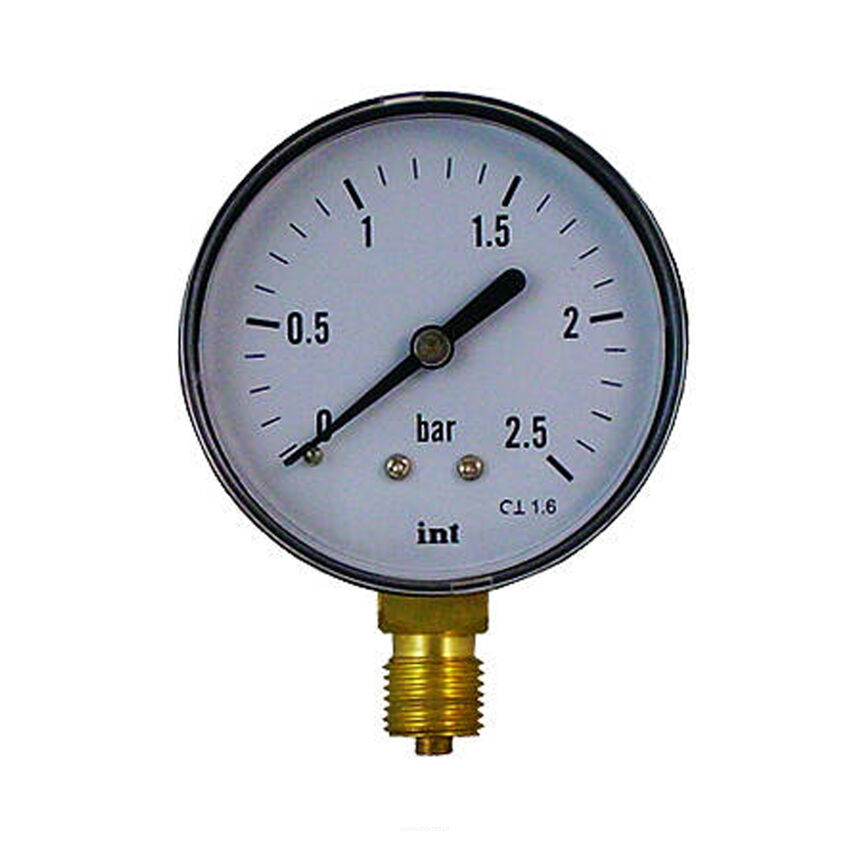

Manometer M 63 - 0,25 MPA

Code: 7185
Producer: INTROL
Producer code: 2001230071851

Weight: 0.10kg
Price gros: €6,28
Price net: €5,28

Axialmanometer
Maximaler Druck 2,5 bar

In Differenzdruckmanometern wird die Differenz zwischen zwei Druckwerten direkt bestimmt und auf der Manometerskala angezeigt.

   Funktionsprinzip - zwei geschlossene Kammern mit Medium sind voneinander getrennt. Wenn beide wirkenden Drücke den gleichen Wert haben, kann sich das Messelement nicht bewegen, daher gibt es keine Druckanzeige. Der Differenzdruckwert wird nur angezeigt, wenn einer der Drücke höher oder niedriger ist. Bei hohen statischen Drücken ist eine direkte Messung niedriger Differenzdrücke möglich. Der Einsatz von Membranelementen führt zu sehr hoher Überlastfestigkeit.

   Es ist der zulässige statische Druckwert sowie die Überlastfestigkeit auf der (+) und (-) Seite einzuhalten. Die Übertragung der Bewegung des Messelements und die Druckanzeige erfolgen identisch wie bei den bereits beschriebenen Überdruckmanometern.

   Anwendungsbereich:

     - Filtersysteme (Überwachung des Filterzustands),

     - Füllstandsmessung (in geschlossenen Behältern),

     - Durchflussmessung (Druckabfall).

   Es gibt auch eine einfache Version des Differenzmanometers – das Manometer besitzt zwei Bourdon-Rohre und zwei Zeiger auf einer Skala – die Druckdifferenz, die sich aus der Differenz der Anzeigen ergibt, muss selbst berechnet werden.

   Differenzdruckbereiche der Differenzmanometer: Differenz (0....16 mbar) bis (0....25 bar) - entsprechend (0....1,6 kPa) bis (0....2,5 MPa) - bei Genauigkeitsklassen von 0,6 bis 2,5%

Maximaldruck 2,5 bar
