Regulátor pro čerpadlo DS-100 a čerpadlo ústředního topení IBO 25-60 sada pro kotel na pevná paliva

Produkty > Sterowniki i regulatory > zestawy do kotłów - sterowanie
main main
Code: 13068
Producer: DOMER
Producer code: 2001230130688
main
Weight: 3kg
Price gros: 1 153,46 Kč
Price net: 953,27 Kč

Sada pro kotel regulátor čerpadla ÚT a čerpadlo

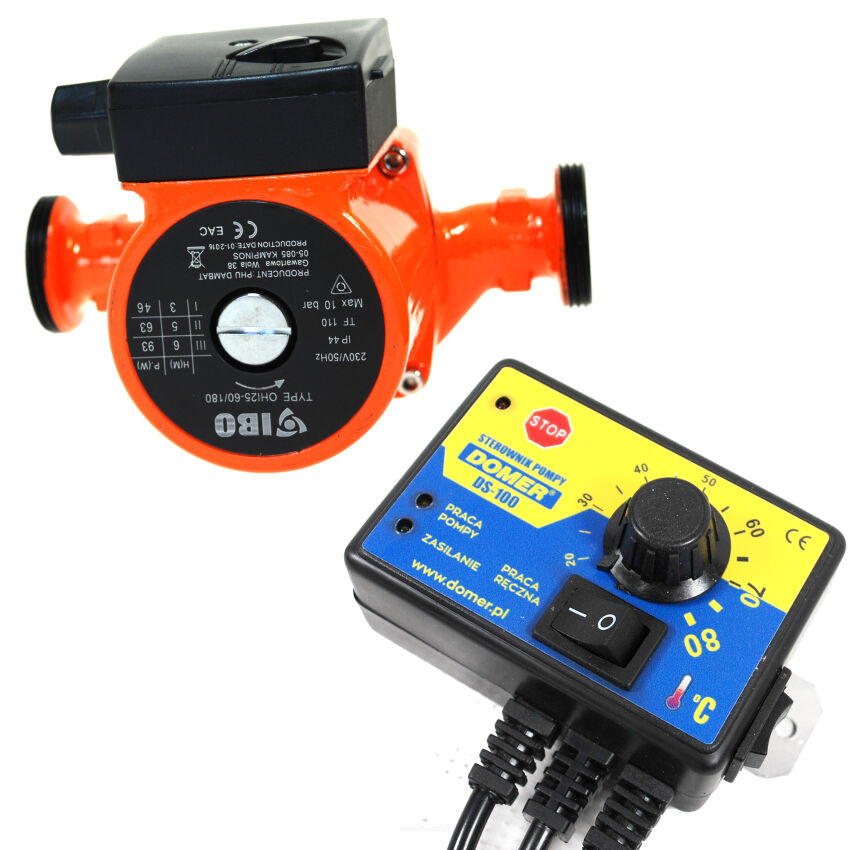

Regulátor DS-100 a čerpadlo IBO 25/60/180



Zvláštní vlastnosti:

  • polský výrobek
  • vynikající kvalita
  • přímo od výrobce
  • nejlevnější sada na trhu
  • snadná obsluha

TECHNICKÉ ÚDAJE REGULÁTORU

  • Rozsah regulace teploty (nastavená teplota): 20 °C - 80 °C
  • Hystereze: 2 °C
  • Napájecí napětí: 230 V / 50 Hz ± 10 %
  • Spotřeba energie: < 1 W
  • Provozní teplota: 20 - 70 °C
  • Teplotní čidlo: rezistivní
  • Průřez připojovacích vodičů: 3 x 0,75 mm2
  • Délka vodiče čidla: 0,9 m
  • Délka síťového kabelu: 1,3 m
  • Délka napájecího kabelu čerpadla: 1,3 m
  • Napájení čerpadla: 230 V / 50 Hz
  • Rozměry (š x v x d): 59 mm x 40 mm x 85 mm
  • Maximální proud zatížení výstupu: 1A (reléový)

TECHNICKÉ PARAMETRY ČERPADLA

  • Hmotnost: 2,6 kg
  • Připojení: 1 1/2 palce
  • Rozměr závitu připojení: 47,5 mm (měřeno zvenku závitu)
  • Délka montáže: 180 mm
  • Minimální teplota kapaliny: +2 stupně C
  • Maximální teplota kapaliny: +110 stupňů C
  • Maximální pracovní tlak: 1,0 MPa
  • Napájení: 230/240 V - 50 Hz
  • Stupeň krytí: IP44
  • Izolační třída: I
  • Výška zdvihu vodního sloupce: 6 m
  • čerpadlo nesmí být instalováno s motorem směřujícím nahoru nebo dolů. Motor by měl být vždy umístěn vodorovně
  • čerpadlo nesmí být spuštěno "nasucho"

VÝKON A NAPÁJECÍ PROUD:

  • 1. stupeň - 46 W / 0,12 A
  • 2. stupeň - 63 W / 0,16 A
  • 3. stupeň - 93 W / 0,20 A

ZDVIH

  • 1. stupeň - 3 metry
  • 2. stupeň - 5 metrů
  • 3. stupeň - 6 metrů

Čerpadlo se používá v systémech ústředního vytápění, včetně podlahového vytápění, teplé užitkové vody a pitné vody.

PRINCIP ČINNOSTI

Regulátor DS-100 DOMER je určen k řízení čerpadla oběhu vody ÚT. Úkolem regulátoru je zapínat čerpadlo, pokud teplota překročí požadovanou hodnotu. Tím se zabraňuje zbytečnému provozu čerpadla, což umožňuje úsporu elektrické energie (úspory v závislosti na využití kotle mohou dosáhnout až 60 %) a prodlužuje životnost čerpadla. Díky tomu se zvyšuje jeho spolehlivost a snižují náklady na provoz.

Teplota zapnutí čerpadla je nastavena potenciometrem v rozsahu od 20 °C do 80 °C. Čerpadlo se vypne, pokud skutečná teplota klesne o 2 °C pod nastavenou teplotu (nastavenou potenciometrem). Regulátor S-100 kromě potenciometru obsahuje dva přepínače. První přepínač slouží k zapnutí regulátoru (signalizováno rozsvícením zelené diody), zatímco druhý červený slouží k ručnímu zapnutí čerpadla. Další dvě svítící diody signalizují: žlutá - provoz, červená - přestávku (stání).

ZÁKLADNÍ FUNKCE ČERPADLA

Čerpadla IBO - OHI jsou určena k nucenému oběhu vody v instalacích ústředního vytápění a teplé užitkové vody. Mohou být také využívána v solárních systémech vytápění, klimatizaci a chladicích oběhových systémech.

Spolu s čerpadlem zákazník obdrží těsnění k šroubení (2 kusy), polský návod k obsluze a montáži čerpadla a záruční list.

Montáž čerpadla by měla být provedena na přímém úseku potrubí mezi dvěma uzavíracími ventily, na místě přístupném pro odvzdušnění, kontrolu nebo servis. Čerpadlo by mělo být instalováno tak, aby osa čerpadla byla umístěna vodorovně. Před zahájením montáže čerpadla je nutné se bezpodmínečně seznámit s návodem k obsluze.

HLAVNÍ OBLASTI POUŽITÍ

Oběhová čerpadla se používají v instalacích s konstantním nebo mírně proměnným průtokem, tj.:

  • teplárenské instalace
  • vytápěcí instalace

KONSTRUKCE - HYDRAULICKÁ ČÁST

  • bezděrové odstředivé čerpadlo
  • litinové tělo se závitem
  • rotor čerpadla z kompozitního materiálu

KONSTRUKCE - MOTOR

  • asynchronní dvoupólový
  • keramický hřídel a radiální ložiska
  • uhlíkové ložisko proti opotřebení
  • izolační třída I
  • napětí: 1~230/240 V
  • třístupňová regulace otáček
  • stupeň krytí IP 44

VÝHODY

  • energetická úspornost
  • spolehlivost a jistota provozu
  • snadná montáž
  • nízká hlučnost do 38 dB(A)
  • vysoká kvalita zpracování
  • bez nutnosti údržby
  • vestavěný ochranný obvod proti zkratu

ČERPADLO NENÍ VYBAVENO ŠROUBENÍMI ANI TĚSNĚNÍMI A KABELEM.


Sada pro kotel regulátor čerpadla ÚT a čerpadlo

Regulátor DS-100 a čerpadlo IBO 25/60/180



Zvláštní vlastnosti:

  • polský produkt
  • vynikající kvalita
  • přímo od výrobce
  • nejlevnější sada na trhu
  • snadná obsluha

TECHNICKÉ ÚDAJE REGULÁTORU

  • Rozsah regulace teploty (nastavená teplota): 20 °C - 80 °C
  • Hystereze: 2 °C
  • Napájecí napětí: 230 V / 50 Hz ± 10 %
  • Spotřeba energie: < 1 W
  • Provozní teplota: 20 - 70 °C
  • Teplotní čidlo: rezistivní
  • Průřez připojovacích vodičů: 3 x 0,75 mm2
  • Délka vodiče čidla: 0,9 m
  • Délka síťového kabelu: 1,3 m
  • Délka napájecího kabelu čerpadla: 1,3 m
  • Napájení čerpadla: 230 V / 50 Hz
  • Rozměry (š x v x d): 59 mm x 40 mm x 85 mm
  • Maximální proud zatížení výstupu: 1A (reléový)

TECHNICKÉ PARAMETRY ČERPADLA

  • Hmotnost: 2,6 kg
  • Připojení: 1 1/2 palce
  • Rozměr závitu připojení: 47,5 mm (měřeno zvenčí závitu)
  • Délka montáže: 180 mm
  • Minimální teplota kapaliny: +2 stupně C
  • Maximální teplota kapaliny: +110 stupňů C
  • Maximální provozní tlak: 1,0 MPa
  • Napájení: 230/240 V - 50 Hz
  • Stupeň krytí: IP44
  • Izolační třída: I
  • Výtlak vodního sloupce: 6 m
  • čerpadlo nesmí být instalováno s motorem směřujícím nahoru nebo dolů. Motor by měl být vždy umístěn vodorovně
  • čerpadlo nesmí být spuštěno "nasucho"

VÝKON A NAPÁJECÍ PROUD:

  • 1. stupeň - 46 W / 0,12 A
  • 2. stupeň - 63 W / 0,16 A
  • 3. stupeň - 93 W / 0,20 A

VÝTLUK

  • 1. stupeň - 3 metry
  • 2. stupeň - 5 metrů
  • 3. stupeň - 6 metrů

Čerpadlo se používá v systémech ústředního vytápění, včetně podlahového vytápění, teplé užitkové vody a pitné vody.

PRINCIP ČINNOSTI

Regulátor DS-100 DOMER je určen k řízení čerpadla oběhu vody ÚT. Úkolem regulátoru je zapínat čerpadlo, pokud teplota překročí požadovanou hodnotu. Tím se zabraňuje zbytečnému provozu čerpadla, což umožňuje úsporu elektrické energie (úspory v závislosti na míře využití kotle dosahují až 60 %) a prodlužuje životnost čerpadla. Díky tomu se zvyšuje jeho spolehlivost a snižují náklady na provoz.

Teplota zapnutí čerpadla je nastavena potenciometrem v rozsahu od 20 °C do 80 °C. Čerpadlo se vypne, pokud skutečná teplota klesne o 2 °C pod nastavenou teplotu (nastavenou potenciometrem). Regulátor S-100 kromě potenciometru obsahuje dva přepínače. První přepínač slouží k zapnutí regulátoru (což je signalizováno rozsvícením zelené diody), zatímco druhý červený slouží k ručnímu zapnutí čerpadla. Další dvě svítící diody signalizují: žlutá - provoz, červená - přestávku (stání).

ZÁKLADNÍ FUNKCE ČERPADLA

Čerpadla IBO - OHI jsou určena k nucenému oběhu vody v instalacích ústředního vytápění a teplé užitkové vody. Mohou být také využívána v solárních vytápěcích systémech, klimatizaci a chladicích oběhových systémech.

Spolu s čerpadlem zákazník obdrží těsnění k šroubení (2 kusy), polský návod k obsluze a montáži čerpadla a záruční list.

Montáž čerpadla by měla být provedena na přímém úseku potrubí mezi dvěma uzavíracími ventily, na místě přístupném pro odvzdušnění, kontrolu nebo servis. Čerpadlo by mělo být instalováno tak, aby osa čerpadla byla umístěna vodorovně. Před zahájením montáže čerpadla je nutné se bezpodmínečně seznámit s návodem k obsluze.

HLAVNÍ OBLASTI POUŽITÍ

Oběhová čerpadla se používají v instalacích s konstantním nebo mírně proměnným průtokem, tj.:

  • teplárenské instalace
  • vytápěcí instalace

KONSTRUKCE - HYDRAULICKÁ ČÁST

  • bezděrové odstředivé čerpadlo
  • litinové tělo se závitem
  • rotor čerpadla z kompozitního materiálu

KONSTRUKCE - MOTOR

  • asynchronní dvoupólový
  • keramický hřídel a radiální ložiska
  • uhlíkové ložisko proti opotřebení
  • izolační třída I
  • napětí: 1~230/240 V
  • třístupňová regulace otáček
  • stupeň krytí IP 44

VÝHODY

  • energetická úspornost
  • spolehlivost a jistota provozu
  • snadná montáž
  • nízká hlučnost do 38 dB(A)
  • vysoká kvalita zpracování
  • bez nutnosti údržby
  • vestavěný ochranný obvod proti zkratu

ČERPADLO NENÍ VYBAVENO ŠROUBENÍMI ANI TĚSNĚNÍMI A KABELEM.
