Podajniki opału do kotłów

Dysza powietrzna żeliwna do podajnika Ekoenergia o mocy 40 - 50kW Wymiary: długość - 38cm szerokość - 28cm długość otworu - 20cm szerokość otworu - 11cm

Podajnik ślimakowy jest to urządzenie służące do podawania paliwa stałego za pomocą śruby (ślimaka) umieszczonej wewnątrz koryta ze zbiornika opału bezpośrednio na palenisko w kotle. Dzięki temu paliwo podawane jest systematycznie i równomiernie co wpływa na ekonomiczną pracę oraz wygodę użytkowania. OPIS TECHNICZNY Palnik na paliwo stałe z podajnikiem ślimakowym nowej generacji jest rozwiązaniem pozwalającym na stosowanie szerokiej gamy paliw w postaci sypkiej i granulatu od 0-32mm. Paliwem zasadniczym jest węgiel w granulacji 0-32mm (od miałów do groszków). Konstrukcja nowej dyszy palnika i zastosowanie nowego sposobu podawania paliwa pozwala na stosowanie paliw tzw. trudnych, np. węgle z wysoką liczbą rogi (spiekalnością), które to lubią tworzyć w palenisku spieki. Do konstrukcji podajnika wykorzystywane jest żeliwo, natomiast ślimak wykonany jest z żeliwa feroidalnego. Wpływa to na zwiększenie odporności na korozję, co daje użytkownikowi dłuższą żywotność. Ma to ogromne znaczenie przy użytkowaniu miału, który nie występuje w stanie suchym (pamiętajmy, że węgiel zawiera siarkę, która z wilgocią zwiększa korozję). Zastosowanie żeliwa wpływa na zmniejszenie głośności pracy podajnika i wykazuje mniejszą tendencję do przekazywania drgań na pozostałe elementy kotła. Żeliwo jest niewrażliwe na deformacje spowodowane temperaturą, co ma znaczenie w przypadku ślimaka, który podczas obniżenia paliwa w palenisku mocno się nagrzewa. Jako zawleczkę producenci polecają śrubę Fi 5 mm z niepełnym gwintem, pełny gwint osłabia właściwości zawleczki - śruby. Śruba o twardości 8,8. Produkt w obecnej formie jest dopracowany i przetestowany, godny polecenia. Podajniki te stosowane są w kotłach ogrzewających powierzchnie do 420 m2. Przy czym uzależnione jest to od kubatury budynku, stopnia ocieplenia czy stosowanego paliwa.   Podajnik ekoenergia posiada zblizone wymiary jak podajnik Brucer i z powodzeniem może stanowić zamiennik dla podajnika Brucer

Podajnik ślimakowy jest to urządzenie służące do podawania paliwa stałego za pomocą śruby (ślimaka) umieszczonej wewnątrz koryta ze zbiornika opału bezpośrednio na palenisko w kotle. Dzięki temu paliwo podawane jest systematycznie i równomiernie co wpływa na ekonomiczną pracę oraz wygodę użytkowania. OPIS TECHNICZNY Palnik na paliwo stałe z podajnikiem ślimakowym nowej generacji jest rozwiązaniem pozwalającym na stosowanie szerokiej gamy paliw w postaci sypkiej i granulatu od 0-32mm. Paliwem zasadniczym jest węgiel w granulacji 0-32mm (od miałów do groszków). Palnik bez zmian konstrukcyjnych pracuje również bez zarzutu na bio-paliwach jak palety i zrąbki. Konstrukcja nowej dyszy palnika i zastosowanie nowego sposobu podawania paliwa pozwala na stosowanie paliw tzw. trudnych, np. węgle z wysoką liczbą rogi (spiekalnością), które to lubią tworzyć w palenisku spieki. Do konstrukcji podajnika wykorzystywane jest żeliwo, natomiast ślimak wykonany jest z żeliwa feroidalnego. Wpływa to na zwiększenie odporności na korozję, co daje użytkownikowi dłuższą żywotność. Ma to ogromne znaczenie przy użytkowaniu miału, który nie występuje w stanie suchym (pamiętajmy, że węgiel zawiera siarkę, która z wilgocią zwiększa korozję). Zastosowanie żeliwa wpływa na zmniejszenie głośności pracy podajnika i wykazuje mniejszą tendencję do przekazywania drgań na pozostałe elementy kotła. Żeliwo jest niewrażliwe na deformacje spowodowane temperaturą, co ma znaczenie w przypadku ślimaka, który podczas obniżenia paliwa w palenisku mocno się nagrzewa. Jako zawleczkę producenci polecają śrubę Fi 5 mm z niepełnym gwintem, pełny gwint osłabia właściwości zawleczki - śruby. Śruba o twardości 8,8. Produkt w obecnej formie jest dopracowany i przetestowany, godny polecenia. Podajniki te stosowane są w kotłach ogrzewających powierzchnie do 700 m2. Przy czym uzaleznione jest to od kubatury budynku, stopnia ocieplenia czy stosowanego paliwa.   Podajnik ekoenergia posiada zblizone wymiary jak podajnik Brucer i z powodzeniem może stanowić zamiennik dla podajnika Brucer

Podajnik ślimakowy jest to urządzenie służące do podawania paliwa stałego za pomocą śruby (ślimaka) umieszczonej wewnątrz koryta ze zbiornika opału bezpośrednio na palenisko w kotle. Dzięki temu paliwo podawane jest systematycznie i równomiernie co wpływa na ekonomiczną pracę oraz wygodę użytkowania. OPIS TECHNICZNY Palnik na paliwo stałe z podajnikiem ślimakowym nowej generacji jest rozwiązaniem pozwalającym na stosowanie szerokiej gamy paliw w postaci sypkiej i granulatu od 0-32mm. Paliwem zasadniczym jest węgiel w granulacji 0-32mm (od miałów do groszków). Konstrukcja nowej dyszy palnika i zastosowanie nowego sposobu podawania paliwa pozwala na stosowanie paliw tzw. trudnych, np. węgle z wysoką liczbą rogi (spiekalnością), które to lubią tworzyć w palenisku spieki. Do konstrukcji podajnika wykorzystywane jest żeliwo, natomiast ślimak wykonany jest z żeliwa feroidalnego. Wpływa to na zwiększenie odporności na korozję, co daje użytkownikowi dłuższą żywotność. Ma to ogromne znaczenie przy użytkowaniu miału, który nie występuje w stanie suchym (pamiętajmy, że węgiel zawiera siarkę, która z wilgocią zwiększa korozję). Zastosowanie żeliwa wpływa na zmniejszenie głośności pracy podajnika i wykazuje mniejszą tendencję do przekazywania drgań na pozostałe elementy kotła. Żeliwo jest niewrażliwe na deformacje spowodowane temperaturą, co ma znaczenie w przypadku ślimaka, który podczas obniżenia paliwa w palenisku mocno się nagrzewa.   Jako zawleczkę producenci polecają śrubę Fi 5 mm z niepełnym gwintem, pełny gwint osłabia właściwości zawleczki - śruby. Śruba o twardości 8,8. Produkt w obecnej formie jest dopracowany i przetestowany, godny polecenia. Podajniki te stosowane są w kotłach ogrzewających powierzchnie do 320 m2. Przy czym uzależnione jest to od kubatury budynku, stopnia ocieplenia czy stosowanego paliwa. WYMIARY PODAJNIKA: - długość całkowita: 1000 mm - długość kołnierza mocującego kosz zasypowy: 240 mm - szerokość kołnierza mocującego kosz zasypowy: 210 mm - długość paleniska: 310 mm - szerokość paleniska: 230 mm - wysokość płyty przyłączeniowej: 290 mm - szerokość płyty przyłączeniowej: 250 mm - odległość od płyty przyłączeniowej do końca paleniska: 370 mm

Dysza powietrzna żeliwna do podajnika Ekoenergia o mocy 50 - 75kW Wymiary: długość - 45cm szerokość - 35cm długość otworu - 24cm szerokość otworu - 14cm

Standardowa, metalowa ramka do zbiornika Ekoenergia Wymiary rami - 33x26cm

OPIS PRODUKTU Kolano podajnika jest jednym z elementów systemu nawęglania kotła. Łączy ono zbiornik na opał z palnikiem. Dzieki umieszczonemu w środku kolana ślimakowi opał podawany jest do komory spalania. Kolano ma charakterystyczną budowę i wchodzi w zestaw, który został opantentowany przez firme Pancerpol. Kolano to ma zastosowanie w podajnikach 75kW. Wykonane jest z żeliwa. Mocowane jest do korpusu podajnika - komory powietrznej za pomocą 4 śrub. Jest to produkt oryginalny w jaki firma Pancerpol wyposaża swoje układy nawęglania. Dzięki zastosowaniu elementów najwyższej jakości kolano jest bardzo wytrzymałe, estetycznie wykonane i gwarantuje długoletnią i bezawaryjna pracę. Z CZEGO WYKONANE SĄ KOLANA PODAJNIKA? Żeliwo – stop odlewniczy żelaza z węglem, krzemem, manganem, fosforem, siarką i innymi składnikami, zawierający od 2,11 do 4,3% węgla w postaci cementytu lub grafitu. Występowanie konkretnej fazy węgla zależy od szybkości chłodzenia i składu chemicznego stopu. Chłodzenie powolne sprzyja wydzielaniu się grafitu. Także i dodatki stopowe odgrywają tu pewną rolę. Według obowiązującej normy żeliwo definiuje się jako tworzywo, którego głównym składnikiem jest żelazo i w którym zawartość węgla przekracza 2% (obecność dużych zawartości składników węglikotwórczych może zmienić podaną zawartość węgla) Żeliwo charakteryzuje się niewielkim skurczem odlewniczym, łatwością wypełnienia form, niską temperaturą topnienia oraz niskim kosztem produkcji, a po zastygnięciu cechują się dużą obrabialnością co sprawia że żeliwo zalicza się do najpowszechniej stosowanych materiałów odlewniczych w budowie maszyn. ZASADA FUNKCJONOWANIA PODAJNIKA Automatyczny Zespół Podawania Paliwa, w którego skład wchodzą zbiornik na opał, wentylator oraz regulator mikroprocesorowy, tworzy system magazynowania, automatycznego podawania opału do palnika oraz prowadzi do jak najbardziej ekonomicznego procesu spalania w systemie ciągłym. Transport opału ze zbiornika do palnika retortowego odbywa się za pomocą podajnika ślimakowego. Opał zostaje wypchnięty na ruszt paleniska poprzez umieszczony na środku rusztu tygiel. Paliwo przesuwane przez ślimak umieszczony w rurze podajnika rozsypuje się równomiernie w tyglu, następnie na ruszcie dopalającym, tworząc kopiec opału podzielony na strefy spalania. Powietrze potrzebne do procesu spalania dostarczane jest poprzez wentylator podmuchowy. Ilość obrotów ślimaka może być zmieniana poprzez sterownik mikroprocesorowy w zależności od zmian wydajności cieplnej kotła. Do ilości obrotów ślimaka jest potrzebna odpowiednia ilość powietrza. Opał, który wolnym ruchem wydostaje się z tygla przechodzi przez wszystkie fazy spalania, tj. suszenie i podgrzewanie opału, wydzielanie części lotnych, palenie się koksu, redukcja tlenu, wypalanie się węgla z żużlu.

OPIS PODSTAWOWY Komora powietrzna do podajnika Pancerpol. Przeznaczona jest do podajników, które mają zastosowanie w piecach o mocy 75kW. Można ją także stosować w podajnikach innych firm, ponieważ mają bardzo zbliżone rozmiary. Osobno należy dokupić dekiel czyli pokrywe komory, którą znajdziecie Państwo w akcesoriach danego produktu. Komora powietrzna wchodzi w skład budowy podajnika. Jest jego integralną częścią. Komora umieszczona jest pod paleniskiem. ZASADA BUDOWY PODAJNIKA Podajnik posiada stalowy korpus oraz stalowy ślimak wyposażony w końcówkę w formie zagiętego pazura ułatwiającą wygarnianie paliwa z zagiętej części kolana. Rozwiązanie to jest chronione patentem nr 201027. Ponad to podajnik wyposażony jest w wianek zębaty oraz palenisko wykonane z żeliwa ogniotrwałego gwarantującego długotrwałą i bezawaryjną pracę. Palenisko umieszczone jest w komorze powietrznej podajnika. Komora łaczy się z systemem nawęglania za pomoca rury podajnika. Całość wieńczy motoreduktor, dzięki któremu paliwo podawane jest do paleniska. Podajnik może przenosic paliwo takie jak węgiel kamienny asortymentu groszek o granulacji 5 - 25 mm. Podajniki z serii standard, DUO oraz TRIO charakteryzują się niskimi kosztami serwisu i utrzymania. Są przyjazne środowisku łatwe w obsłudze i konserwacji. KORZYŚCI PŁYNĄCE Z ZASTOSOWANIA PODAJNIKA Cały system nawęglania kotła jest w pełni zautomatyzowany. Dzięki temu ingerencja człowieka zmniejszona zostaje do niezbędnego minimum. Dzieki podajnikowi opał systematycznie podawany jest do paleniska dzięki czemu spala sie równomiernie i ekonomicznie. Cały system jest bardzo bezpieczny i komfortowy. Wszystkie rozwiązania wykorzystane podczas budowy podajnika chronione są patentem, są innowacyjne i nowoczesne. Dzięki automatycznemu systemowi nawęglania oszczędzamy czas, wysiłek fizyczny i oczywiście zmniejszamy koszty aksploatacji. WYMIARY KOMORY - średnica - 30 cm - wysokość - 26 cm - odległość od kołnierza montażowego do środka komory - 34 cm

Rura podajnika ślimakowego Pancerpol wykonana jest ze stali. Ma zastosowanie w podajnikach do kotłów o mocy 15 kW. Można ją także zastosować w podajnikach innych firm.   Wymiary: długość całkowita - 404 mm średnica wewnętrzna - 65 mm rozstaw śrub montażowych - 70 x 70 mm ramka przyłączeniowa zbiornika - 220 x 240 mm rozstaw śrub rami przyłączeniowej zbiornika - otwory 190 x 210 mm

Wymiary wiankaWysokość - 110mmŚrednica zewnętrzna - 275mmŚrednica otworu - 140mm

Zbiornik na miał, ekogroszek do podajnika ślimakowego lub tłokowego. Zbiornik wyposażony jest w uszczelkę pod górną klapą zabezpieczającą przed dostawaniem się nadmiernych ilości wilgoci do wnętrza zbiornika, regulowane zawiasy, 2 zaczepy burtowe zamykające i dociskające klapę górną do zbiornika oraz 1 amortyzator gazowy ułatwiający podnoszenie i podtrzymanie klapy w pozycji otwartej. Wykonany jest z blachy stalowej. Zbiornik ten przeznaczony jest do montażu z podajnikiem o mocy 25 kW. Zasyp opału około 130-160 kg. Ilość opału, który zmieści się w zbiorniku uzależniona jest od jego jakości, granulacji i grubości. Oferujemy Naszym klientom nowe, ergonomiczne, wygodne w użyciu zbiorniki na opał o różnych pojemnościach. Wszystkie zbiorniki wykonujemy ze stali zimnowalcowanej o grubości 1,5 mm. Wszystkie elementy zbiorników są wypalane na wycinarkach plazmowych, następnie zaginane na zaginarkach krawędziowych; spawanie metodą TIG oraz MIG. Dopełnienie całości stanowi estetyczna powłoka malarska oraz podnośnik gazowy ułatwiający obsługę klapy zbiornika. Zbiornik ten przeznaczony jest do montażu z podajnikiem o mocy 25 kW. Zasyp opału około 130 - 160 kg.   Wysokość: 900 mm Szerokość: 500 mm Głębokość: 600 mm Rozmiar ramki przyłączeniowej: 235x205 mm - wymiary zewnętrzne. Pojemność: 215 dm3

Zbiornik na miał, ekogroszek do podajnika ślimakowego lub tłokowego. Zbiornik wyposażony jest w uszczelkę pod górną klapą zabezpieczającą przed dostawaniem się nadmiernych ilości wilgoci do wnętrza zbiornika, regulowane zawiasy, 2 zaczepy burtowe zamykające i dociskające klapę górną do zbiornika oraz 1 amortyzator gazowy ułatwiający podnoszenie i podtrzymanie klapy w pozycji otwartej. Wykonany jest z blachy stalowej. Zbiornik ten przeznaczony jest do montażu z podajnikiem o mocy 50 kW. Zasyp opału około 320 kg. Ilość opału, który zmieści się w zbiorniku uzależniona jest od jego jakości, granulacji i grubości. Oferujemy Naszym klientom nowe, ergonomiczne, wygodne w użyciu zbiorniki na opał o różnych pojemnościach. Wszystkie zbiorniki wykonujemy ze stali zimnowalcowanej o grubości 1,5 mm. Wszystkie elementy zbiorników są wypalane na wycinarkach plazmowych, następnie zaginane na zaginarkach krawędziowych; spawanie metodą TIG oraz MIG. Dopełnienie całości stanowi estetyczna powłoka malarska oraz podnośnik gazowy ułatwiający obsługę klapy zbiornika.Zbiornik ten przeznaczony jest do montażu z podajnikiem o mocy 75 kW.

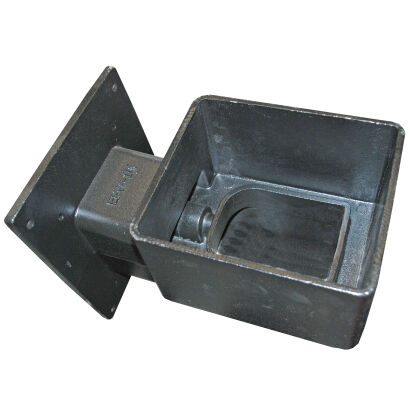

Żeliwna komora powietrzna do podajnika Ekoenergia   Wymiary komory: długość od kołnierza montażowego do końca komory - 49,5 cm długość komory (otwór po zewnątrz) - 33,5 cm szerokość komory (otwór po zewnątrz) - 23,5 cm wymiary dziury w środku komory długość - 13 cm szerokość 21,5 cm

Żeliwna komora powietrzna do podajnika Ekoenergia   Wymiary komory: długość od kołnierza montażowego do końca komory - 53,5 cm długość komory (otwór po zewnątrz) - 36,5 cm szerokość komory (otwór po zewnątrz) - 27 cm wymiary dziury w środku komory długość - 15,5 cm szerokość 25,5 cm

Zbiornik na miał, ekogroszek do podajnika ślimakowego lub tłokowego. Zbiornik wyposażony jest w uszczelkę pod górną klapą zabezpieczającą przed dostawaniem się nadmiernych ilości wilgoci do wnętrza zbiornika, regulowane zawiasy, 2 zaczepy burtowe zamykające i dociskające klapę górną do zbiornika oraz 1 amortyzator gazowy ułatwiający podnoszenie i podtrzymanie klapy w pozycji otwartej. Wykonany jest z blachy stalowej. Sprzedawany jest w kolorze niebieskim. Istnieje możliwość zamówienia zbiornika w innym kolorze. Zapytaj o dostępność przed zamówieniem. Czas realizacji zamówienia zbiornika w kolorze niebieskim, czerwonym, żółtym, srebrnym może wynosić około 10 - 14 dni. Zbiornik ten przeznaczony jest do montażu z podajnikiem o mocy 15 kW. Zasyp opału około 120 kg. Ilość opału, który zmieści się w zbiorniku uzależniona jest od jego jakości, granulacji i grubości. Oferujemy Naszym klientom nowe, ergonomiczne, wygodne w użyciu zbiorniki na opał o różnych pojemnościach. Wszystkie zbiorniki wykonujemy ze stali zimnowalcowanej o grubości 1,5 mm. Wszystkie elementy zbiorników są wypalane na wycinarkach plazmowych, następnie zaginane na zaginarkach krawędziowych; spawanie metodą TIG oraz MIG. Dopełnienie całości stanowi estetyczna powłoka malarska oraz podnośnik gazowy ułatwiający obsługę klapy zbiornika. Zbiornik ten przeznaczony jest do montażu z podajnikiem o mocy 15 kW.Zasyp opału około 120 kg. Wysokość: 780 mm Szerokość: 380 mm Głębokość: 600 mm Rozmiar ramki przyłączeniowej: 250x250 mm - wymiary zewnętrzne.
