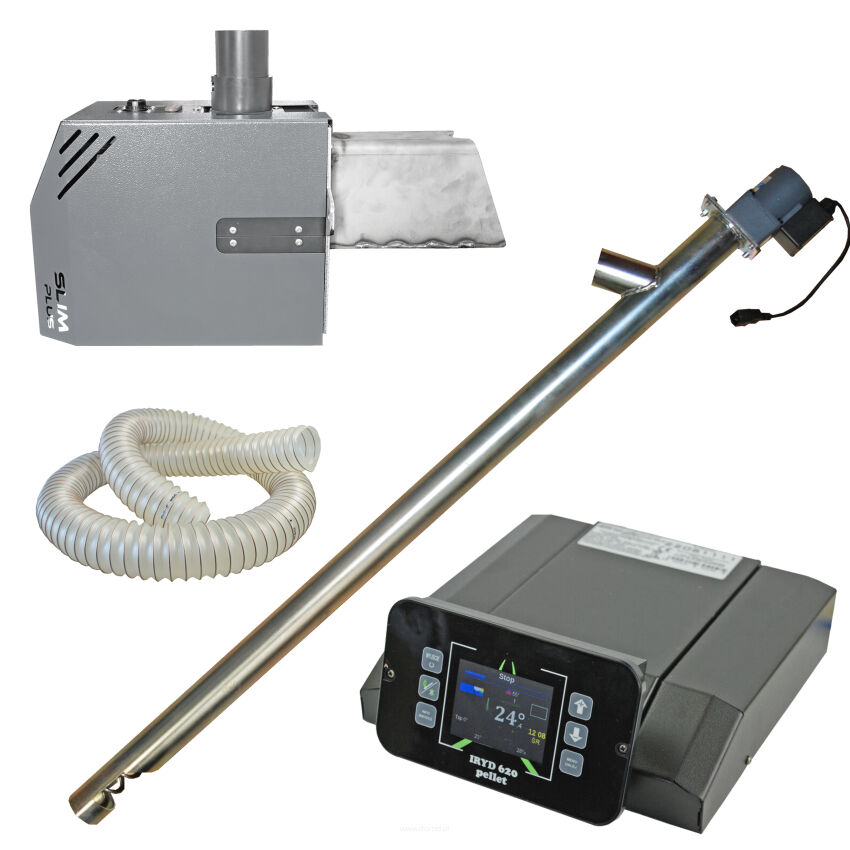

Zestaw Palnik pelletowy BIOBURN o mocy 15-21kW ze sterownikiem Iryd 620 oraz z podajnikiem opału

Zestaw pelletowy składający się z samoczyszczącego palnika na pellet, rury podawczej, tak zwanego podajnika ze spirala oraz rury elastycznej łączącej podajnik z palnikiem i sterownik Iryd 620.

Palnik do spalania pelletu przeznaczony jest do współpracy z kotłem grzewczym. Wraz ze zbiornikiem opału, wentylatorem oraz regulatorem mikroprocesorowym, tworzy system magazynowania, automatycznego podawania paliwa oraz prowadzi jak najbardziej ekonomiczny proces spalania w systemie ciągłym.

Palnik przeznaczony jest do montażu w wymiennikach ciepła, są to najczęściej kotły centralnego ogrzewania. Może być zastosowany do każdego typu kotła. Gabaryty palnika umożliwiają szybkie przystosowanie i montaż do kotła w wyniku, czego otrzymuje się nowoczesny o dużej sprawności kocioł. Podajnik jest montowany z boku lub przodu kotła i wprowadzony jest przez otwór montażowy do paleniska. Kocioł odbiera energię cieplną wytworzoną w palniku i przekazuje ją w postaci gorącej wody na cele centralnego ogrzewania bądź ciepłej wody użytkowej. Palnik stanowi konstrukcję stalową spawaną i skręcaną z blachy, rur i kształtowników wykonanej ze stali konstrukcyjnej. Komora spalania i nadmuchu wykonane są ze stali kwasoodpornej.

Paliwo w postaci pelletu, podawane przez zewnętrze urządzenie (ślimak podający z motoreduktorem i rurą elastyczną) wpada otworem do palnika. Następnie za pomocą tzw. „stokera” wewnętrznego układu ślimakowego transportowany jest do komory paleniskowej. Po zakończeniu podawania paliwa uruchamia się ceramiczna zapalarka oraz nadmuch. Na skutek podgrzania pelletu do chwilowej temperatury ok 800 – 1000 stopni Celsjusza następuje zapłon. Fotokomórka po wykryciu blasku płomienia daje sygnał do sterownika, który uruchamia podajnik w celu uzupełnienia paliwa. Wbudowany algorytm sterowania nadzoruje prędkość obrotów dmuchawy oraz częstość podawania granulatu. Proces spalania odbywa się cyklicznie. Po zakończonym cyklu spalania sterownik stopniowo wygasza palnik. Zaprzestaje podawania paliwa a powolny nadmuch dopala resztki popiołu. Następnie sterownik uruchamia procedurę czyszczenia rusztu palnika załączając - uruchamiając siłownik, który wycofuje ruszt do tyłu w głąb palnika co powoduje opadnięcie resztek popiołu na dolną blachę palnika. Po osiągnięciu skrajnego położenia ruszt wraca na pozycję początkową jednocześnie spychając popiół poza krawędź palnika. Cykl powtarza się w zależności od zapotrzebowania na energię. Konstrukcja palnika jest prosta i nieskomplikowana i umożliwia bezpieczne obsługiwane, regulowane i konserwowane bez narażenia osób na niebezpieczeństwo. Obsługa nie wymaga stałego udziału stałego operatora. Automatycznie sterowany podajnik paliwa pozwala na dłuższy okres pracy (2-3 doby) bez konieczności częstego uzupełniania paliwa w zbiorniku. Palnik jest urządzeniem stabilnym i nie zagraża niekontrolowanemu przesunięciu lub obróceniu się pod warunkiem prawidłowego i stabilnego montażu do kotła.

Sterowanie pracą palnika jest nowoczesnym systemem automatyki, przeznaczonym do kompleksowego sterowania pracą palnika pelletowego a w konsekwencji kotła i instalacji grzewczej. Zadaniem algorytmu sterowania jest automatyczny dobór optymalnych nastaw pracy palnika, których wartość zagwarantuje dostosowanie aktualnej mocy do chwilowego zapotrzebowania na energię cieplną. Regulacja mocy cieplnej palnika (kotła), jest realizowana poprzez precyzyjne dawkowanie powietrza i paliwa dostarczanego do procesu spalania. Aby uzyskać wymagany komfort cieplny w ogrzewanych pomieszczeniach, regulator w sposób ciągły kontroluje wszystkie parametry pracy kotła i instalacji grzewczej, przedstawiając je na czytelnym wyświetlaczu. Sterownik posiada funkcję przygotowania ciepłej wody użytkowej oraz możliwość podłączenia termostatu pokojowego i zaworu mieszającego. Dynamiczny dobór parametrów pracy, pozwala na ciągłą pracę palnika, zmniejszenie emisji zanieczyszczeń i wydłużenie jego żywotności. Szczegółowe informacje układu sterowania zawiera instrukcja obsługi regulatora, która jest integralną częścią niniejszej instrukcji.

DANE TECHNICZNE PALNIKA

Palnik	BIOBURN 9-11	BIOBURN 15-21	BIOBURN 25-30
Znamionowa moc cieplna	11	21	30
Moc cieplna – zakres regulacji	9 – 11	15 – 21	25 – 30
Zasilanie	230 V / 50 Hz	230 V / 50 Hz	230 V / 50 Hz
Pobór mocy dmuchawy	35 W	35 W	35 W
Pobór mocy silnika	10 W	10 W	10 W
Moc zapalarki	300 W	300 W	300 W
Masa	13,6 kg	14,5 kg	14,8 kg

IRYD 620 jest regulatorem przeznaczonym do kontroli pracy kotła C.O. z palnikiem pelletowym. Regulator steruje rozbudowaną instalacją grzewczą. Specjalnie zaprojektowane menu umożliwia stopniowe uaktywnianie kolejnych funkcji oraz możliwości regulatora. Regulator ten posiada specjalny algorytm pracy pid fuzzy logic, który potrafi w sposób płynny dobierać odpowiednie dawki opału w zależności od obciążenia instalacji oraz rodzaju opału. Regulator steruje w sposób ciągły pracą dmuchawy dobierając do danej prędkości dmuchawy odpowiednią ilość opału. To wszystko w połączeniu z automatycznym rozpalaniem i wygaszaniem kotła pozwala zaoszczędzić na ilości spalanego opału, a co za tym idzie ma to korzystny wpływ na środowisko naturalne.

Dodatkowo dzięki zastosowaniu komunikacji RS do regulatora można podłączyć do 5 modułów sterujących zaworem mieszającym, moduł internetowy oraz panel pokojowy co pozwala na znaczne rozbudowanie instalacji grzewczej oraz umożliwia wygodny sposób jej obsługi.

Dzięki obsłudze optycznego czujnika płomienia, jak i czujnika temperatury spalin regulator ten może współpracować z praktycznie każdym palnikiem pelletowym, zarówno z 1 podajnikiem paliwa jaki i z 2 podajnikami (podajnikiem pomocniczym). Obsługuje palniki samoczyszczące z ruchomym rusztem, jak i proste palniki bez optyki i automatycznego czyszczenia. Dodatkowo posiada funkcję umożliwiającą spalanie na dodatkowym ruszcie jak i pracę palnika bez kontroli płomienia w trybie awaryjnym. Całość wyposażona w szereg dodatkowych czujników (np. temperatury zewnętrznej, panele pokojowe) pozwala na wygaszanie kotła jeśli dane obiegi grzewcze zostaną dogrzane. Tym samym kocioł z regulatorem iryd 620 sam się rozpali i zacznie grzać obieg który w danym momencie będzie tego wymagał. Jako jeden z nielicznych regulatorów Iryd 620 posiada możliwość współpracy z buforem ciepła, który coraz częściej jest stosowany w nowoczesnych instalacjach C.O. Całość ubrana w czytelny kolorowy wyświetlacz i sprawdzone rozwiązania elektroniczne pozwala na przyjemne użytkowanie regulatora przez długie lata.

FUNKCJE:

• płynne sterowanie obrotami dmuchawy
• sterowanie podajnikiem głównym i podajnikiem pomocniczym
• sterowanie zgarniaczem i zapalarką
• sterowanie pompą obiegową CO
• sterowanie pompą ładującą zasobnik CWU
• sterowanie pompą 3 z możliwością wyboru typu pompy (Cyrkulacyjna, Podłogowa, Kotłowa, Wymiennika, Bufora)
• sterowanie modułem zaworu mieszającego (do 5 modułów)
• sterowanie zaworem mieszającym z dodatkową pompą
• sterowanie pompą 4 z możliwością wyboru typu pompy (Cyrkulacyjna, Podłogowa, Kotłowa, Wymiennika)
• obsługa panelu pokojowego lub termostatu pokojowego
• obsługa kilku paneli pokojowych Rs485
• możliwość sterowania pogodowego temperaturą kotła jak i obiegiem mieszacza przy podłączonym module zaworu mieszającego*
• sterowanie tygodniowe obiegu CO, mieszacza/podłogi, CWU, cyrkulacji CWU
• tryby pracy ZIMA, LATO, PRIORYTET CWU, BRAK CWU
• możliwość zapisu nastaw na nośniku USB
• obsługa czujnika otwarcia pokrywy kosza
• algorytm zliczający ilość spalanego opału
• dodatkowy algorytm pid monitorujący temperaturę spalin*
• funkcja anty zamarzania poniżej 5°C
• funkcja antystop zapobiegająca zastanie pomp
• możliwość aktualizacji oprogramowania z nośnika USB
• obsługa modułu internetowego, zdalne rozpalanie-wygaszanie

*czujnik pogodowy i czujnik spalin należy zakupić osobno.
