Podajnik do kotła, zestaw ze sterownikiem Iryd RTZ Pid, zbiornikiem i dmuchawą Ekoenergia 15-35 kW

Watch the product:
Add feedback:

Code: 6499
Manufacturer: DOMER
Manufacturer's code: 2001230064990
Weight: 95 kg
Availability: None

Net Price: €828.24 €1,018.74
szt.
Payment in cash, Payment via bank transfer, Online Payments Payment Cards, ApplePay, Google Pay - P24, PayPro SA, Osobista płatność przy odbiorze, Płatność odroczona (tylko dla zweryfikowanych Klientów), eService (card or bank transfer), Zapłacę przy odbiorze listonoszowi, Payment by bank transfer - wait for the proforma invoice to be sent
Fast Blik payments.

The product is shipped within 24 hours.

We complete the order within 24 hours.

You can return the product within 14 days.

Podajnik ślimakowy jest to urządzenie służące do podawania paliwa stałego za pomocą śruby (ślimaka) umieszczonej wewnątrz koryta ze zbiornika opału bezpośrednio na palenisko w kotle. Dzięki temu paliwo podawane jest systematycznie i równomiernie co wpływa na ekonomiczną pracę oraz wygodę użytkowania.

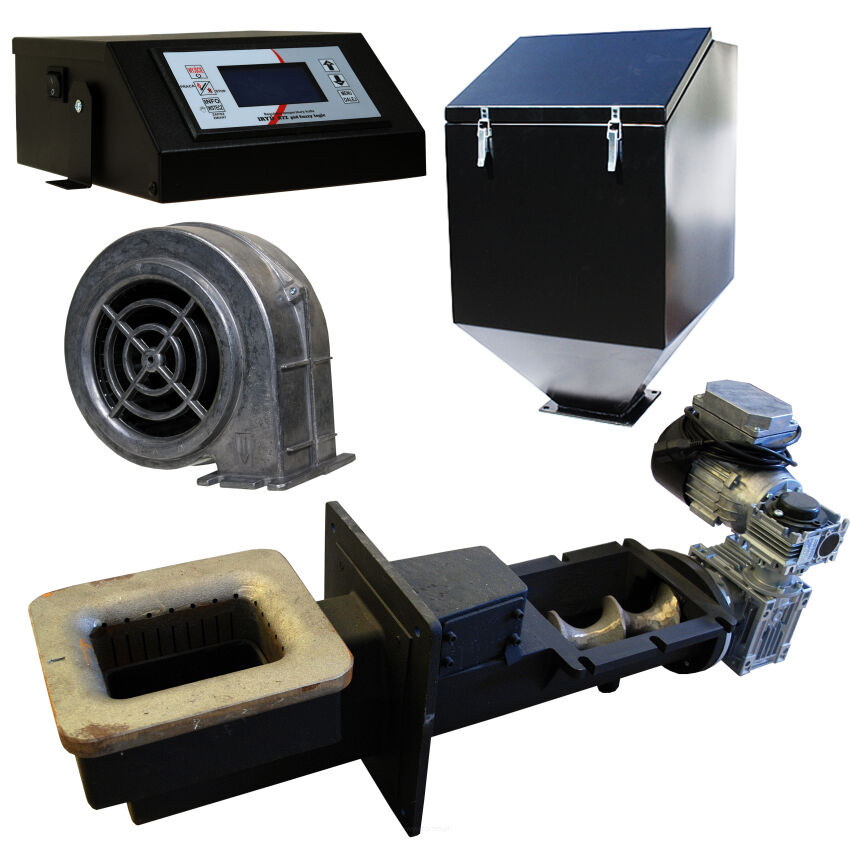

W SKŁAD SPRZEDAWANEGO ZESTAWU WCHODZĄ:

- żeliwny podajnik ślimakowy z żeliwnym ślimakiem

- motoreduktor

- przewód zasilający do motoreduktora o długości 3 m

- stopka
- zbiornik na opał
- dmuchawa
- regulator temperatury z kompletem czujników
- uszczelka pod dmuchawę i pod zbiornik

OPIS TECHNICZNY

Palnik na paliwo stałe z podajnikiem ślimakowym nowej generacji jest rozwiązaniem pozwalającym na stosowanie szerokiej gamy paliw w postaci sypkiej i granulatu od 0-32mm. Paliwem zasadniczym jest węgiel w granulacji 0-32 mm (od miałów do groszków).

Konstrukcja nowej dyszy palnika i zastosowanie nowego sposobu podawania paliwa pozwala na stosowanie paliw tzw. trudnych, np. węgle z wysoką liczbą rogi (spiekalnością), które to lubią tworzyć w palenisku spieki. Do konstrukcji podajnika wykorzystywane jest żeliwo, natomiast ślimak wykonany jest z żeliwa feroidalnego. Wpływa to na zwiększenie odporności na korozję, co daje użytkownikowi dłuższą żywotność. Ma to ogromne znaczenie przy użytkowaniu miału, który nie występuje w stanie suchym (pamiętajmy, że węgiel zawiera siarkę, która z wilgocią zwiększa korozję). Zastosowanie żeliwa wpływa na zmniejszenie głośności pracy podajnika i wykazuje mniejszą tendencję do przekazywania drgań na pozostałe elementy kotła. Żeliwo jest niewrażliwe na deformacje spowodowane temperaturą, co ma znaczenie w przypadku ślimaka, który podczas obniżenia paliwa w palenisku mocno się nagrzewa.

Podajnik ślimakowy Ekoenergia 15-35 kW wyposażony jest w motoreduktor firmy Ewmar-Ness. Obudowa motoreduktora wykonana jest ze stopu aluminium. Silnik napędowy reduktora posiada deklarację zgodności CE. Charakteryzuje się on bardzo wysoką trwałością i wykonaniem. Moc silnika w zastosowanym motoreduktorze to 0,09 kW (90 W). Motoreduktor kręci się z prędkością 1 obrót na minutę. Tuleja w motoreduktorze ma wymiar Fi 25 mm. Łączona jest ze ślimakiem na zawleczkę. Jako zawleczkę producenci polecają śrubę Fi 5 mm z niepełnym gwintem, pełny gwint osłabia właściwości zawleczki - śruby. Śruba o twardości 8,8.

Produkt w obecnej formie jest dopracowany i przetestowany, godny polecenia.

Podajniki te stosowane są w kotłach ogrzewających powierzchnie do 320 m². Przy czym uzaleznione jest to od kubatury budynku, stopnia ocieplenia czy stosowanego paliwa.

WYMIARY PODAJNIKA:
- długość całkowita: 1055 mm
- długość kołnierza mocującego kosz zasypowy: 250 mm
- szerokość kołnierza mocującego kosz zasypowy: 250 mm
- długość paleniska: 330 mm
- szerokość paleniska: 245 mm
- wysokość płyty przyłączeniowej: 280 mm
- szerokość płyty przyłączeniowej: 230 mm
- odległość od płyty przyłączeniowej do końca paleniska: 400 mm

STEROWNIK

FUNKCJE

płynne sterowanie obrotami dmuchawy
sterowanie podajnikiem z możliwością wycofania przy zacięciu (dostępne tylko w przypadku podajnika tłokowego)
sterowanie pompą obiegową CO
sterowanie pompą ładującą zasobnik CWU
sterowanie drugim obiegiem grzewczym - pompą mieszacza lub pompą instalacji podłogowej
sterowanie siłownikiem zaworu mieszającego
sterowanie pompą cyrkulacyjną, która może być używana w obiegu cyrkulacji CWU lub cyrkulacji CO
obsługa dwóch PILOTÓW lub termostatów pokojowych (dwa niezależne obiegi)
możliwość sterowania pogodowego temperaturą kotła jak i obiegiem mieszacza*
sterowanie tygodniowe obiegu CO, mieszacza/podłogi, CWU, cyrkulacji CWU
tryby pracy ZIMA, LATO, PRIORYTET CWU, BRAK CWU
5 zestawów programowalnych parametrów pomiędzy którymi można przełączać się podczas użytkowania regulatora
obsługa czujnika otwarcia pokrywy kosza
algorytm zliczający ilość spalanego opału
dodatkowy algorytm pid monitorujący temperaturę spalin*
funkcja anty zamarzania poniżej 5°C
funkcja antystop zapobiegająca zastanie pomp

*czujnik pogodowy i czujnik spalin należy zakupić osobno.

DMUCHAWA
Wentylator WBS 6 z aluminiową obudową stosowany jest do nawiewu powietrza w kotłach zasypowych.

Wentylatory bębnowe jednostrumieniowe typu WBS przeznaczone są do przetłaczania powietrza czystego i zanieczyszczonego gazami lub pyłami o gęstości do 1,2 kg/m3 o temperaturze do 45 OC. Mogą pracować jako wentylatory nawiewne lub wyciągowe. Wszystkie elementy wentylatora wykonane są ze specjalnego stopu aluminium stanowiącego bardzo dobre zabezpieczenie antykorozyjne.

Dzięki płynnemu rozruchowi dmuchawy sterowanej regulatorem zapobiega się wybuchom nagromadzonych gazów w kotle. Wysoka jakość wykonania oraz elementy najwyższej klasy gwarantują długoletnią i bezawaryjną pracę. Wentylator nie jest przeznaczony do pracy jako samodzielny przyrząd do użytku domowego lub podobnego.

PARAMETRY TECHNICZNE DMUCHAWY:
Rodzaj: promieniowy bębnowy, jedno-strumieniowy
Wydajność: 270 m3/h
Ciśnienie statyczne: 300 Pa
Prędkość obrotowa: 2350 1/min.
Temperatura pracy: +45 °C
Masa: 2,2 kg
Głośność: 64 dB(A) (w odległości 1 m)
Napięcie: 230 V
Materiał: aluminium
Moc silnika: 0,08 kW
Prąd: 0,35 A
Gwarancja: 2 lata
Wielkość ramki przyłaczeniowej: 105x65mm

ZBIORNIK
Zbiornik na miał, ekogroszek do podajnika ślimakowego lub tłokowego. Zbiornik wyposażony jest w uszczelkę pod górną klapą zabezpieczającą przed dostawaniem się nadmiernych ilości wilgoci do wnętrza zbiornika, regulowane zawiasy, 2 zaczepy burtowe zamykające i dociskające klapę górną do zbiornika oraz 1 amortyzator gazowy ułatwiający podnoszenie i podtrzymanie klapy w pozycji otwartej. Wykonany jest z blachy stalowej. Sprzedawany jest w kolorze czarnym. Istnieje możliwość zamówienia zbiornika w innym kolorze. Jednak czas realizacji takiego zamówienia może wynieść od 10 do 14 dni. Zbiornik ten przeznaczony jest do montażu z podajnikiem o mocy 25 kW. Zasyp opału około 160 - 180 kg.

Oferujemy Naszym klientom nowe, ergonomiczne, wygodne w użyciu zbiorniki na opał o różnych pojemnościach. Wszystkie zbiorniki wykonujemy ze stali zimnowalcowanej o grubości 1,5 mm. Wszystkie elementy zbiorników są wypalane na wycinarkach plazmowych, następnie zaginane na zaginarkach krawędziowych; spawanie metodą TIG oraz MIG. Dopełnienie całości stanowi estetyczna powłoka malarska oraz podnośnik gazowy ułatwiający obsługę klapy zbiornika.

WYMIARY ZBIORNIKA:
- wysokość: 900 mm
- szerokość: 500 mm
- głębokość: 600 mm
- wymiary ramki: 250 x 250 mm
