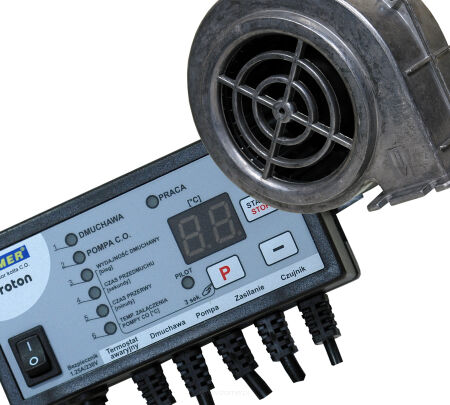

zestawy do kotłów - sterowanie

DMUCHAWA PARAMETRY TECHNICZNE Rodzaj silnika napędowego: Indukcyjny zwarto-biegunowy Napięcie znamionowe: 230 V Częstotliwość znamionowa: 50 Hz Moc pobierania: 60 W Prąd znamionowy: 0,4 A Max. wydajność: 200 m3/h Max. spiętrzenie: 240 Pa Obroty przy max. wydajności: 1800 obr/min Obroty przy max. spiętrzeniu: 2800 obr/min Rodzaj pracy: S1 Położenie pracy: dowolne Stopień ochrony: IP 20 Izolacja podstawowa: Klasa H Zabezpieczenie przed nienormalnym użytkowaniem: zabezpieczenie impedancyjne Poziom mocy akustycznej: 62 dB(A) Masa: 2,0 kg Minimalne napięcie zasilania: 100 V Obudowa wentylatora wykonana jest z blachy stalowej pokrytej lakierem proszkowym. Silnik umieszczony na zewnątrz obudowy, przykręcony wkrętami M4, zabezpieczony jest osłoną wykonaną z tworzywa. Osłona stanowi zabezpieczenie przed dotknięciem części pod napięciem. Metalowy wirnik wentylatora mocowany jest bezpośrednio na wałku silnika. Kołnierz ssący wentylatora zabezpieczony jest osłoną uniemożliwiającą dotknięcie palcem części ruchomych /turbiny/. Silnik wentylatora wykonany w klasie izolacji H może pracować z napięciowym regulatorem prędkości obrotowej. Sterowniki muszą być przystosowane do pracy z obciążeniem indukcyjnym. Wentylator posiada deklarację zgodności CE. Wentylatory typu RV-14 przeznaczone są do nadmuchiwania powietrza w kotłach C.O. oraz innych urządzeniach technologicznych w temperaturze otoczenia od -15°C do +40°C i wilgotności względnej do 95%. Wentylator nie jest przeznaczony do pracy jako samodzielny przyrząd do użytku domowego lub podobnego. Podstawowe zastosowanie - piece miałowe do 35 kW, piece węglowe.   STEROWNIK PARAMETRY TECHNICZNE STEROWNIKA Histereza - 1°C Zakres zmniejszania obrotów - 6 °C Czas reakcji - 30 min. Temperatura załączania pompy obiegowej - 25-70 °C Zakres nastaw temperatury - 35-90 °C Czas przedmuchu - 5-59 s (możliwość wyłączenia) Czas między przedmuchami - 1-30 min Maksymalna prędkość dmuchawy - 12 st. Minimalna prędkość dmuchawy - 1 st. Temperatura wyłączenie regulatora - 25-50 °C Temperatura załączenia termostatu awaryjnego sprzętowego zewnętrznego - ok. 90 °C Temperatura załączenia termostatu awaryjnego sprzętowego wewnętrznego - ok. 93 °C Temperatura załączenia termostatu awaryjnego programowego - 92 °C Temperatura otoczenia podczas pracy regulatora - 5-45 °C Napięcie zasilające - ~230 V Zakres pracy czujnika temperatury - 1-100 °C Obciążalność wyjścia pompy (~230 V) - 100 W Obciążalność wyjścia dmuchawy (~230 V) - 100 W Pobór mocy regulatora - 2 W Włączenie pompy w niskich temperaturach - poniżej 5 °C Włączanie pompy co 14 dni na 1 minutę - zapobiega to zastaniu się pompy po sezonie grzewczym (warunkiem działania tej funkcji jest włączony regulator) Wymiary regulatora (długość, szerokość, grubość) - 145 x 75 x 40 mm Rozstaw otworów do mocowania na ścianie - 161 mm
