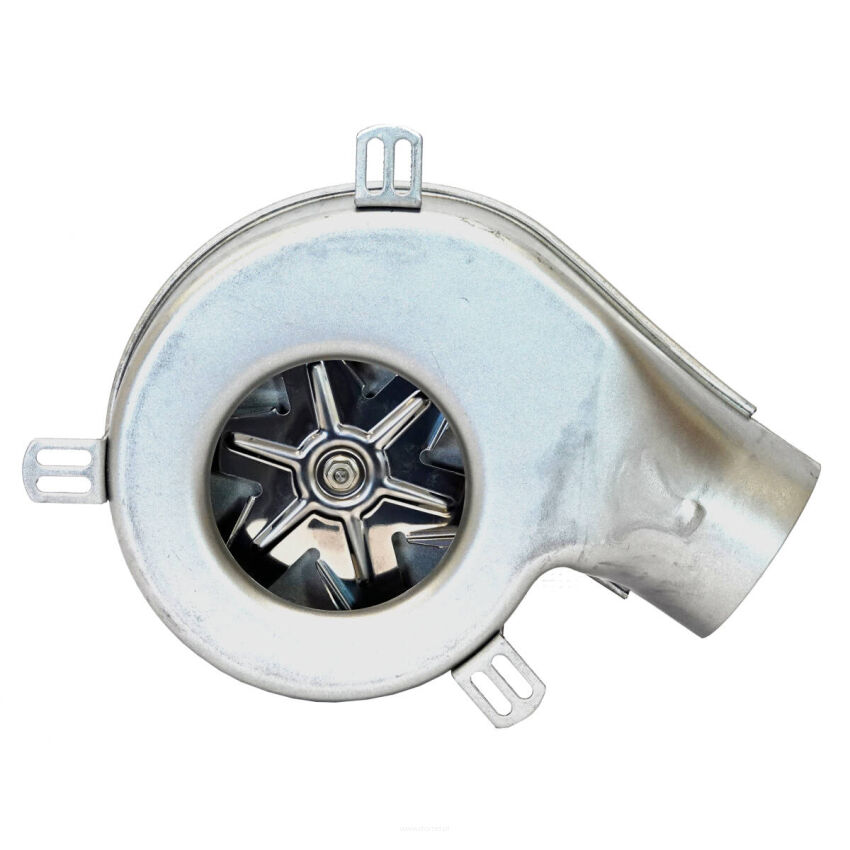

Konstrukce - ventilátor se skládá z pozinkovaného ocelového pláště, ke kterému je připevněn vnější motor. Tento motor je umístěn mimo aktivní část ventilátoru. Sací otvor může být chráněn sítí nebo přizpůsoben pro přírubu montovanou na zařízení (např. na plynové zářiče, spirálové trubky). Výstupní otvor je zakončen kulatým límcem přizpůsobeným pro připojení výfukové trubky spalin.
Řízení - ventilátor je standardně vybaven Hallovým senzorem (Hall Sensor IC), který po připojení k odpovídajícímu řídicímu zařízení umožňuje velmi přesně regulovat otáčky ventilátoru.
| VLASTNOSTI | |
| Druh zařízení | Radiální odsávací ventilátor |
|---|---|
| Typ | G2E 150-DO91-05 |
| Typ motoru | R2E 150 |
| Jmenovité napětí | 230V/50Hz |
| Maximální tlak | 285 Pa |
| Maximální průtok | 145 m3/h |
| Otáčky | 2480 ot/min |
| Odběr výkonu | 30 W |
| Hmotnost | 2,3 kg |
| Přípustná teplota okolí | -25ºC do +50ºC |
| Materiál oběžného kola | nerezová ocel |
| Teplota dopravovaného plynu | do +250 st.C |
