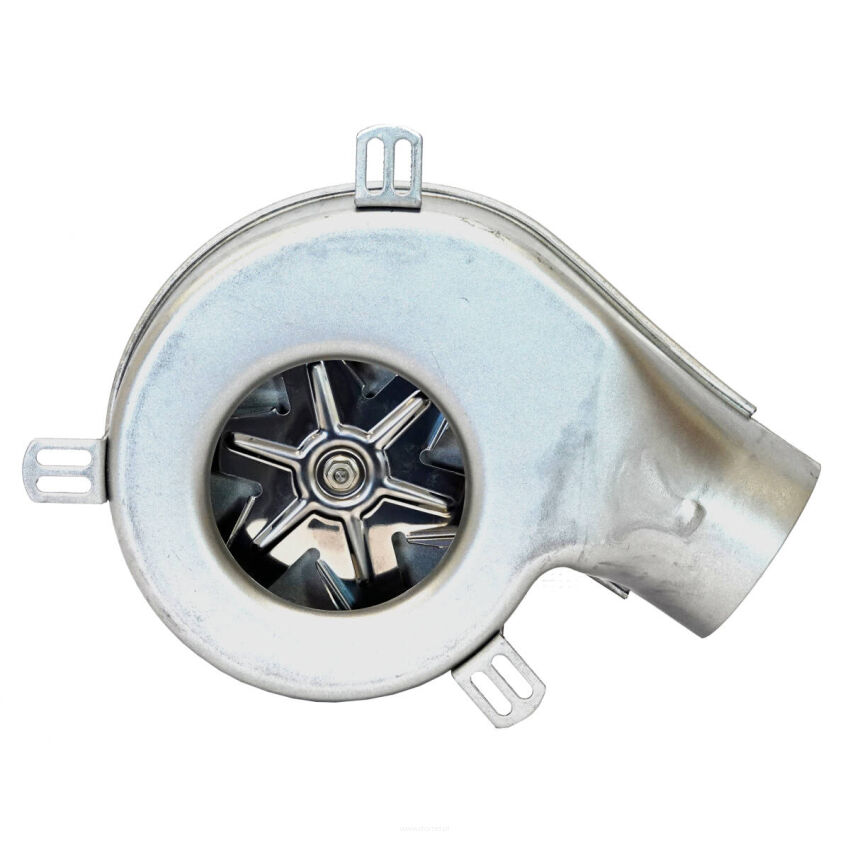

Konštrukcia - ventilátor sa skladá z oceľového žiarovo pozinkovaného krytu, ku ktorému je pripevnený vonkajší motor. Tento motor je umiestnený mimo aktívnej časti ventilátora. Nasávací otvor môže byť chránený sieťkou alebo prispôsobený na pripojenie ku koncovke montovanej na zariadenia (napr. k plynovým žiaričom, spiro rúram). Výstupný otvor je ukončený okrúhlym prírubou prispôsobenou na pripojenie výfukovej rúry spalín.
Ovládanie - ventilátor je štandardne vybavený Hallovým snímačom (Hall Sensor IC), ktorý po pripojení k príslušnému regulátoru umožňuje veľmi presne regulovať otáčky ventilátora.
| VLASTNOSTI | |
| Druh zariadenia | Odstredivý výfukový ventilátor |
|---|---|
| Typ | G2E 150-DO91-05 |
| Typ motora | R2E 150 |
| Menovité napätie | 230V/50Hz |
| Maximálny tlak | 285 Pa |
| Maximálny prietok | 145 m3/h |
| Otáčky | 2480 ot./min |
| Príkon | 30 W |
| Hmotnosť | 2,3 kg |
| Povolená teplota okolia | -25ºC do +50ºC |
| Materiál obežného kolesa | nerezová oceľ |
| Teplota pretláčaného plynu | do +250 st.C |
