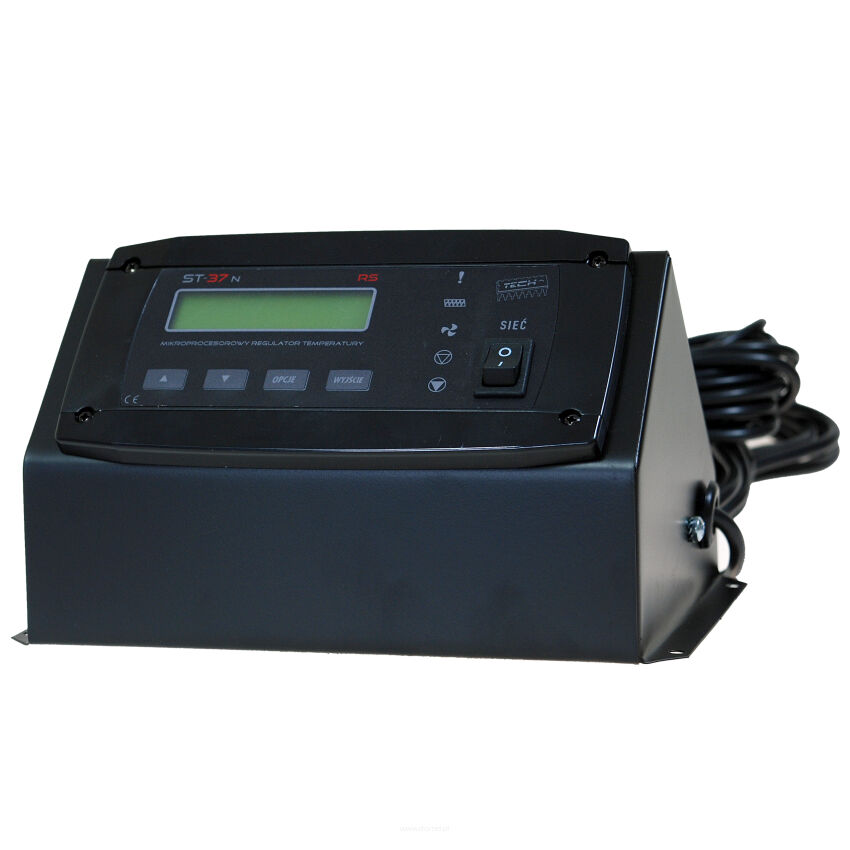

Regulátor ST-37 regulátor teploty pre pec kotol s podávačom

Produkty > Sterowniki i regulatory > do kotłów z podajnikiem

Code: 4961
Producer: TECH
Producer code: 2001230049614

Weight: 3kg
Price gros: €132,08
Price net: €107,38

Regulátor teploty ST–37 je určený pre kotly ústredného kúrenia s šnekovým alebo piestovým podávačom. Riadi čerpadlo obehovej vody ústredného kúrenia, čerpadlo teplej úžitkovej vody, podávač paliva a prúdenie vzduchu (ventilátor). Tento regulátor je vybavený prehľadným LCD displejom, pomocou ktorého je možné jednoducho kontrolovať teplotu ústredného kúrenia aj v zásobníku teplej úžitkovej vody. Regulátor podporuje štyri režimy prevádzky: kúrenie ústredného kúrenia, paralelné čerpadlá, prioritu bojlera a letný režim. Používateľ má možnosť nastaviť správny čas a prestávku v podávaní paliva počas prevádzkového režimu a udržiavania (nad nastavenou teplotou). Regulátor umožňuje pripojenie izbového regulátora a voliteľne týždenné programovanie. Zariadenie má množstvo bezpečnostných prvkov, vďaka čomu spĺňa všetky bezpečnostné normy. Panelová skrinka na zabudovanie do kotla.

RIADIČ ST-37 TECH riadi:

- riadenie ventilátora a šnekového alebo piestového podávača

- riadenie čerpadla CO a CWU

- možnosť pripojenia modulu ST-65 GSM ( * možnosť)

- možnosť pripojenia izbového regulátora s komunikáciou RS alebo tradičnou ( * možnosť)

- týždenné riadenie (voliteľné)

VYBAVENIE ST 37 TECH:

- LCD displej

- snímač teploty CO, CWU, podávača (ochrana)

- má tepelnú ochranu (termik)

- panelová skrinka na zabudovanie do kotla vyrobená z vysoko kvalitných materiálov odolných voči vysokým aj nízkym teplotám

- možnosť montáže v kotle v skrinke 0M-01

PREČO STOJÍ ZA TO KÚPIŤ RIADIČ FIRMY TECH?

- Sú vyrobené z najkvalitnejších materiálov.

- Sú bezporuchové a trvácne, rýchle na montáž a jednoduché na obsluhu.

- Používajú ich najväčšie kotolnícke firmy ako napr.: STALMARK, TERMO-TECH, KOŁTON, DEFRO, SAS, ZĘBIEC, KAMEN, OSIEK, ŽYWIEC, RAKOCZY, ZGODA.

- Vďaka použitiu najnovších techník výroby sú riadiče TECH najčastejšie kupovanými riadičmi v Poľsku!

- Majú množstvo ochranných prvkov, vďaka ktorým sú maximálne bezpečné!

LCD DISPLEJ

Počas bežnej prevádzky kotla sú na displeji viditeľné informácie o aktuálnej teplote kotla a teplote nastavené používateľom. Pri zmene parametrov prevádzky kotla, čerpadiel, ventilátora a iných funkcií sú tieto informácie zobrazované na LCD displeji.

FUNKCIE REGULÁTORA

Počas bežnej prevádzky regulátora je na LCD displeji viditeľná hlavná obrazovka, na ktorej sa zobrazujú nasledujúce informácie:

- Teplota kotla

- Nastavená teplota

Táto obrazovka umožňuje rýchlu zmenu nastavenej teploty pomocou tlačidiel (plus a mínus). Stlačenie tlačidla možnosti presunie používateľa do prvého úrovňového menu. Na displeji sa zobrazujú prvé dve riadky menu. Po každom menu je možné pohybovať sa pomocou tlačidiel (plus a mínus). Stlačenie tlačidla možnosti prejde do ďalšieho podmenu alebo spustí možnosť. Výstup vracia späť do vyššieho úrovňového menu, až do zobrazenia hlavnej obrazovky.

Po zobrazení hlavnej obrazovky, stlačenie (a podržanie) tlačidla výstup spôsobí zobrazenie obrazovky teploty bojlera s možnosťou zmeny nastavenej hodnoty. V prípade chýbajúceho alebo poškodeného snímača C.W.U. alebo výberu režimu prevádzky vykurovanie domu, namiesto aktuálnej teploty sa zobrazí: XX.X.

RUČNÁ PRÁCA

Pre pohodlie používateľa je regulátor vybavený modulom ručnej práce. V tejto funkcii je každý vykonávací prvok zapínaný a vypínaný nezávisle od ostatných.

ČAS PODÁVANIA

Táto možnosť slúži na nastavenie času prevádzky podávača paliva. Čas prevádzky je potrebné nastaviť podľa použitého paliva a typu kotla.

PRESTÁVKA PODÁVANIA

Čas prestávky slúži na nastavenie prestávky v prevádzke podávača. Správne nastavenie časov umožňuje správnu prevádzku kotla.

PODÁVAČ

V tejto funkcii môže používateľ vypnúť alebo zapnúť podávač paliva (napr. na účel zhasnutia kotla alebo ručného prikladania paliva)

TEPLOTA ZAPNUTIA ČERPADIEL

Táto možnosť slúži na nastavenie teploty zapnutia čerpadla C.O. aj čerpadla C.W.U. (je to teplota meraná na kotle). Pod nastavenou teplotou obe čerpadlá nepracujú, nad teplotou zapnutia sú obe čerpadlá zapnuté, ale pracujú podľa režimu prevádzky. Obe čerpadlá sa vypnú, ak teplota v okruhu klesne o nastavenú hysterezis (samostatne pre C.O. a C.W.U.) pod teplotu zapnutia.

HYSTERÉZA C.O.

Táto možnosť slúži na nastavenie hysterezis nastavenej teploty. Je to rozdiel medzi teplotou vstupu do udržiavacieho cyklu a teplotou návratu do pracovného cyklu (napr. keď nastavená teplota je 60°C a hysterezis je 3°C, prechod do udržiavacieho cyklu nastane po dosiahnutí teploty 60°C, zatiaľ čo návrat do pracovného cyklu nastane po poklese teploty na 57°C).

HYSTERÉZA C.W.U.

Táto možnosť slúži na nastavenie hysterezis nastavenej teploty na bojleri. Je to rozdiel medzi nastavenou teplotou C.W.U. (po dosiahnutí nastavenej teploty čerpadlo C.W.U. nepracuje) a teplotou opätovného zapnutia čerpadla C.W.U. (napr. nastavená teplota je 55°C a hysterezis je 5°C. Po dosiahnutí nastavenej teploty, teda 55°C, sa čerpadlo C.W.U. vypne. Opätovné zapnutie čerpadla C.W.U. nastane po poklese teploty na 50°C).

SILA NADÚCHU

Táto funkcia riadi rýchlosť práce ventilátora. Rozsah regulácie je od 1 do 10 (môžeme predpokladať, že sú to rýchlosti ventilátora). Čím vyššia rýchlosť, tým rýchlejšie ventilátor pracuje, kde 1 je minimálna rýchlosť ventilátora a 10 je maximálna rýchlosť ventilátora. Zmenu rozsahu rýchlostí ventilátora vykonávame pomocou tlačidiel plus a mínus. Ventilátor sa vždy na začiatku zapína na plnú rýchlosť - vďaka čomu je možné jeho spustenie aj pri mierne znečistenom motore.

REŽIM PRÁCE

V tejto funkcii si používateľ vyberá jeden z piatich variantov prevádzky kotla. Hviezdička (*) pri danom režime znamená, že kotol je v tomto režime. Môžete si vybrať jeden z piatich režimov:

- Vykurovanie domu

Výberom tejto možnosti regulátor prechádza do stavu vykurovania iba domu. Čerpadlo C.O. začne pracovať nad prahom zapnutia čerpadiel (z výroby nastavené na 40°C). Pod touto teplotou čerpadlo prestane pracovať.

- Priorita bojlera

V tomto režime je zapnuté čerpadlo bojlera (C.W.U.) až do dosiahnutia nastavenej teploty, po jej dosiahnutí sa čerpadlo vypne a aktivuje sa obehové čerpadlo C.O. Funkcia priority C.W.U. spočíva najprv v ohreve teplej úžitkovej vody a potom v ohrievaní vody v radiátoroch.

- Paralelné čerpadlá

V tomto režime začína práca čerpadiel paralelne nad nastavenou teplotou (pozri funkciu teploty zapnutia čerpadiel). Čerpadlo C.O. pracuje nepretržite až do poklesu teploty pod prah zapnutia a nastavenú hysterezis, a čerpadlo C.W.U. sa vypne po dosiahnutí nastavenej teploty na bojleri. Opätovné zapnutie nastane po poklese teploty pod nastavenú C.W.U. a nastavenú hysterezis.

- Letný režim

Po aktivácii tejto funkcie sa čerpadlo C.O. vypne a čerpadlo C.W.U. zapne nad prahom zapnutia čerpadiel (pozri funkciu teploty zapnutia čerpadiel). Po prekročení tejto teploty čerpadlo C.W.U. pracuje nepretržite až do momentu, keď teplota kotla klesne pod prah zapnutia čerpadiel. V letnej funkcii sa nastavuje iba nastavená teplota na kotle, ktorý dohŕva vodu v bojleri (nastavená teplota kotla je zároveň nastavenou teplotou bojlera). Po zapnutí letnej funkcie sa na displeji zobrazí písmeno L.

IZBOVÝ REGULÁTOR

K riadiču ST-37 je možné pripojiť izbový regulátor. Má potom vyššiu prioritu ako hlavný riadič (neplatí to pre ohrev bojlera s teplou vodou). Podávač a nadúch pracujú do dosiahnutia nastavenej teploty na izbovom regulátore. Po dohriatí miestnosti na nastavenú teplotu kotol prechádza do režimu udržiavania; opätovný prechod do pracovného režimu nastane po poklese teploty miestnosti pod nastavenú hodnotu.

ZHASÍNANIE

(Táto funkcia je dostupná v niektorých programových verziách). Funkcia obsiahnutá v tomto menu slúži na zhasnutie plameňa v kotli. Po zapnutí tejto funkcie podávač a nadúch prestanú pracovať, zatiaľ čo čerpadlá pracujú do poklesu teploty na kotli (vypína sa po poklese pod prah zapnutia čerpadiel).

TÝŽDENNÉ RIADENIE

(Táto funkcia je dostupná v niektorých programových verziách)

Táto funkcia slúži na programovanie denných zmien teploty. Regulátor je možné nastaviť do dvoch režimov:

- V prvom režime sa zmena teploty nastavuje osobitne pre každý deň.

- V druhom režime sa zmena nastavuje pre pracovné dni (pondelok-piatok) a víkend (sobota-nedeľa)

TEPLOTNÝ ALARM

Čas aktivácie teplotného alarmu sa nastavuje pomocou tlačidiel (plus a mínus). Na displeji sa zobrazí príslušná správa a zapne sa zvukový signál.

PRESTÁVKA V UDRŽIAVANÍ

Táto funkcia slúži na nastavenie frekvencie podávania paliva počas práce v udržiavacom cykle. Toto nastavenie zabraňuje ďalšiemu rastu teploty kotla aj úplnému zhasnutiu v prípade, že jeho teplota sa udržiava nad nastavenou hodnotou. V tejto funkcii používateľ nastavuje čas prestávky podávača (čas práce je pevný, nastavený výrobcom kotla - 5 sekúnd). Čas prestávky horenia je potrebné nastaviť podľa paliva a typu kotla. V udržiavaní je ventilátor zapnutý iba počas podávania paliva s rovnakou rýchlosťou ako v pracovnom režime.

JAZYK

Pomocou tejto funkcie si používateľ vyberá jazykovú verziu menu riadiča.

VÝROBNÉ NASTAVENIA

Regulátor je prednastavený na prevádzku. Je však potrebné ho prispôsobiť vlastným potrebám. Kedykoľvek je možný návrat k výrobným nastaveniam. Zapnutím možnosti výrobných nastavení stratíte všetky vlastné nastavenia v prospech nastavení uložených výrobcom. Od tohto momentu je možné opäť nastavovať vlastné parametre.

OCHRANY

Na zabezpečenie maximálne bezpečnej a bezporuchovej prevádzky má regulátor množstvo ochranných prvkov. V prípade alarmu sa zapne zvukový signál a na displeji sa zobrazí príslušná správa.

1) Automatická kontrola snímača

V prípade poškodenia alebo odpojenia snímača teploty C.O., C.W.U. alebo podávača sa aktivuje alarm, ktorý navyše signalizuje poruchu na displeji. Vtedy sa vypína nadúch a podávač a obe čerpadlá začnú pracovať, aby rozviedli horúcu (potenciálne) vodu po inštalácii.

2) Tepelná ochrana

Je to dodatočný mini bimetalický snímač (umiestnený pri snímači teploty kotla), ktorý odpojí napájanie ventilátora a podávača v prípade prekročenia alarmovej teploty 85°C. Zabráni to prevareniu vody v inštalácii.

3) Teplotný alarm

Táto ochrana sa aktivuje iba v pracovnom režime (to znamená, keď je teplota kotla nižšia ako nastavená teplota). Ak teplota kotla nestúpa počas času určeného používateľom, aktivuje sa alarm: vypnú sa podávač, nadúch (čerpadlo vody pracuje nezávisle) a zapne sa zvukový signál. Na displeji sa zobrazí príslušná správa.

4) Ochrana proti prevareniu vody v kotli

Táto ochrana zabraňuje vysokej teplote kotla (len pri funkcii priority bojlera)

5) Teplotná ochrana

Regulátor má dodatočnú ochranu pre prípad poškodenia bimetalického snímača: po prekročení teploty 85°C sa zapne alarm.

6) Poistka

Regulátor má trubicovú poistku WT 6.3 A, ktorá chráni elektrickú inštaláciu.

Ak hľadáte riadič pre iný kotol, REGULÁTOR ST-37 vďaka svojmu softvéru môže úspešne spolupracovať s kotlom akéhokoľvek iného výrobcu.

TECHNICKÉ PARAMETRE RIADIČA

Napájanie: 230 V / 50 Hz +/- 10%

Maximálna spotreba energie riadiča: 2 W

Prevádzková teplota: 10 ÷ 50 °C

Zaťaženie výstupu čerpadla CO: 1 A
