Dmuchawy i wentylatory

DMUCHAWA DO KOTŁA, WENTYLATOR DM 140 PP - PRZESŁONA I PRZEWÓD 3 mb   OPIS PODSTAWOWYDmuchawa przeznaczona jest do nadmuchu powietrza w piecach miałowych, zasypowych. Dmuchawa posiada aluminiową obudowę, wykonaną z kompozytów najwyższej jakości. Wszystkie elementy dmuchawy są starannie dobrane oraz wykonane. Silnik z zewnętrznym wirnikiem umieszczony wewnątrz obudowy przykręcony jest wkrętami M4. Metalowy wirnik wentylatora mocowany jest bezpośrednio na zewnętrznym wirniku silnika. Wlot powietrza do wentylatora zabezpieczony jest osłoną uniemozliwiającą dotknięcie palcem części ruchomych - turbiny. Wszystkie połaczenia elektryczne umieszczono w puszce przyłaczeniowej wykonanej z materiału izolacyjnego. Silnik wentylatora przystosowany jest do napięciowej regulacji prędkości obrotowej. Wentylator posiada deklarację zgodności CE.Wentylatory typu DM 140 w różnych odmianach wykonań przeznaczone są do nadmuchiwania powietrza w kotłach C.O. oraz innych urządzeniach technologicznych w temperaturze otoczenia od -15% do +40 OC i wilgotności względnej do 95%. Wentylator nie jest przeznaczony do pracy jako samodzielny przyrząd do użytku domowego lub podobnego. Podstawowe zastosowanie - piece węglowe.Dzięki płynnemu rozruchowi dmuchawy sterowanej regulatorem zapobiega się wybuchom nagromadzonych gazów w kotle. Wysoka jakość wykonania oraz elementy najwyższej klasy gwarantują długoletnią i bezawaryjną pracę. Wentylator nie jest przeznaczony do pracy jako samodzielny przyrząd do użytku domowego lub podobnego.Dmuchawa wyposażona jest w przysłonę na boku dmuchawy gdzie powietrze jest zasysane przez wentylator, umożliwia to zmianę wydajności dmuchawy, jeżeli jest taka potrzeba oraz przewód zasilający z wtyczką do sterownika 3,0 m.PARAMETRY TECHNICZNE DMUCHAWYZasilanie: 230V ~ 50HzTemp. otoczenia: 0-65oCPobór mocy: max 170WWydatek powietrza: max 540m3/hCiśnienie sprężania: max 400PaLiczba prędkości: 1Kondensator silnika: 4µF/450VRodzaj pracy: ciągłyKlasa szczelności: IP44Otwór wylotowy: 94x92 mmRamka montażowa: 130x120 mmMasa: ~3,75 kgPrzewód zasilający: 2,0 m   WYMIARY RAMKI I OTWORU WYLOTOWEGOWymiary zewnętrzne ramki przyłączeniowej: szerokość 130 mm, wysokośĆ 120 mmWymiary otworu wylotowego: szerokość 94 mm, wysokość 92 mm

OPIS PODSTAWOWYDmuchawa przeznaczona jest do nadmuchu powietrza w piecach miałowych, zasypowych. Dmuchawa posiada aluminiową obudowę, wykonaną z kompozytów najwyższej jakości. Wszystkie elementy dmuchawy są starannie dobrane oraz wykonane. Silnik z zewnętrznym wirnikiem umieszczony wewnątrz obudowy przykręcony jest wkrętami M4. Metalowy wirnik wentylatora mocowany jest bezpośrednio na zewnętrznym wirniku silnika. Wlot powietrza do wentylatora zabezpieczony jest osłoną uniemozliwiającą dotknięcie palcem części ruchomych - turbiny. Wszystkie połaczenia elektryczne umieszczono w puszce przyłaczeniowej wykonanej z materiału izolacyjnego. Silnik wentylatora przystosowany jest do napięciowej regulacji prędkości obrotowej. Wentylator posiada deklarację zgodności CE.Wentylatory typu DM 120 w różnych odmianach wykonań przeznaczone są do nadmuchiwania powietrza w kotłach C.O. oraz innych urządzeniach technologicznych w temperaturze otoczenia od -15% do +40 OC i wilgotności względnej do 95%. Wentylator nie jest przeznaczony do pracy jako samodzielny przyrząd do użytku domowego lub podobnego. Podstawowe zastosowanie - piece węglowe.Dzięki płynnemu rozruchowi dmuchawy sterowanej regulatorem zapobiega się wybuchom nagromadzonych gazów w kotle. Wysoka jakość wykonania oraz elementy najwyższej klasy gwarantują długoletnią i bezawaryjną pracę. Wentylator nie jest przeznaczony do pracy jako samodzielny przyrząd do użytku domowego lub podobnego.Dmuchawa wyposażona jest w klapkę na wylocie, która zapobiega niekontrolowanym przedmuchom powietrza gdy dmuchawa nie pracuje. W zestawie z dmuchawą znajduje się uszczelka oraz śruby. PARAMETRY TECHNICZNE DMUCHAWYZasilanie: 230V ~ 50HzTemp. otoczenia: 0-45oCPobór mocy: max 80WWydatek powietrza: max 320m3/hCiśnienie sprężania: max 300PaLiczba prędkości: 1Kondensator silnika: 2µF/450VRodzaj pracy: ciągłyKlasa szczelności: IP44Otwór wylotowy: 75x50 mmRamka montażowa: 135x90 mmMasa: ~2,2kgWYMIARY RAMKI I OTWORU WYLOTOWEGOWymiary zewnętrzne ramki przyłączeniowej: szerokość 135 mm, wysokość 90 mmWymiary otworu wylotowego: szerokość 75 mm, wysokość 50 mm

PRZEZNACZENIE: Wentylator przeznaczony jest do nadmuchu czystego powietrza do palenisk kotłów centralnego ogrzewania. Znajduje również zastosowanie w wentylacji ogólnej pomieszczeń oraz urządzeń technologicznych.   BUDOWA: Dmuchawa składa się z dwóch elementów obudowy aluminiowej, w której zamontowany jest silnik z zewnętrznym wirnikiem wykonanym ze stali cynkowanej. Otwór wlotowy wentylatora przesłonięty jest siatką metalową z przesłoną O(regulującą dopływ powietrza). Otwór wylotowy zakończony jest kołnierzem z otworami służącymi do montażu dmuchawy oraz klapką(służącą do odcinania dopływu powietrza gdy dmuchawa nie pracuje). Silnik dmuchawy przystosowany jest do płynnej regulacji prędkości obrotów. Puszka elektryczna znajduje się na silniku. Dmuchawa posiada przewód 2m.   Wentylator posiada deklarację zgodności CE - rok naniesienia 2014. Oświadczamy, że każda dmuchawa posiada Deklarację zgodności określającą zgodność z dyrektywami: niskonapięciową, kompatybilności elektromagnetycznej oraz polskimi normami.   WYMIARY KORPUSU I KOŁNIERZA MONTAŻOWEGO Wysoka jakość wykonania oraz elementy najwyższej jakości gwarantują długoletnią i bezawaryjną pracę. Nasze wyroby objęte są 24 miesięcznym okresem gwarancyjnym. Okres gwarancyjny nie może jednak przekroczyć 30 miesięcy licząc od daty produkcji. Do każdej dmuchawy załączona jest instrukcja wraz z kartą gwarancyjną. Producent zastrzega sobie prawo do zmian technicznych, konstrukcyjnych i dokumentacji dmuchawy związanych z udoskonalaniem wyrobu i wiążącymi się z tym modernizacjami.   DANE TECHNICZNE Typ silnika silnik promieniowy Zasilanie 230 V / 50 Hz Sprężanie max. 290 Pa Wydajność max. 320 m3/h Prędkość obrotowa 2390 obr./min Pobór mocy silnika 80 W Masa 2,35 kg Kondensator 2 uF Temperatura otoczenia od -15 OC do 45 OC Materiał wirnika stal ocynkowana Symbol złożeniowy DM120-M0-PO1-K1-H0-PW20-PP4-2,5UF-ZAB

DMUCHAWA DO KOTŁA, WENTYLATOR DM 80-M0-PO1-K0-H0-PW20-PP4   Przeznaczenie i instalacja   Dmuchawa (wentylator) jest to urządzenie przeznaczone do podawania powietrza do palenisk kotłów C.O. Może być również stosowany do ogólnej wentylacji pomieszczeń i urządzeń technologicznych. Dmuchawa może być zamontowana we wszystkich pozycjach. Tym niemniej, dmuchawy wyposażone w przesłonę otworu wylotowego muszą być przystosowane do określonego położenia i to należy ustalić przed złożeniem zamówienia. Miejsce zainstalowania powinno być zabezpieczone przed możliwością dostania się do urządzenia wody lub innych gazów i pyłów.   Budowa Dmuchawy DM80 oparte są na silniku z wirnikiem wewnętrznym i zamontowanym na nim metalowym wirnikiem promieniowym. Dmuchawa może być zasilana przez gniazdo komputerowe lub kabel zasilający zakończony gniazdem komputerowym lub sznur przystosowany do przyłączenia w zaciskach. Przewód wychodzi z puszki elektrycznej zamocowanej przy silniku. Dmuchawa może być zamocowana w każdej pozycji.   Wyposażenie Dmuchawa wyposażona jest w przysłonę na boku dmuchawy gdzie powietrze jest zasysane przez wentylator, umożliwia to zmianę wydajności dmuchawy, jeżeli jest taka potrzeba oraz przewód zasilający z wtyczką do sterownika 2,0 m.   Dane techniczne  Zasilanie: 230V ~ 50HzTemp. otoczenia: 0-45^(o)CPobór mocy: max 80 WWydatek powietrza: max 320 m^(3)/hCiśnienie sprężania: max 300 PaLiczba prędkości: 1Kondensator silnika: 2µF/450VRodzaj pracy: ciągłyOtwór wylotowy: 69x45mmGabaryty: 177x136x165mm

Przeznaczony Do kotłów c.o uniwersalnych, miałowych, pelletowych o mocy od 7 do 20 kW Dmuchawa RV-17 przeznaczona jest do kotłów na ekogroszek, miał oraz pellet. Jej kompaktowa budowa pozwala na montaż przy podajnikach na pellet, tam gdzie jest mało miejsca i przestrzeni. Dmuchawa wykonana jest z blachy malowanej, dlatego jest trwała i wytrzymała. W obudowie zamocowany jest silnik z zewnętrznym wirnikiem. Otwór wlotowy zabezpieczony jest siatką oraz przysłoną do regulacji siły nadmuchu. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania. Dmuchawa posiada przewód zasilający 200 cm. Z gniazdem komputerowym (na trzy bolce) do podłączenia do sterownika. Parametry techniczne: - napięcie zasilania - 220 - 230V, 50Hz- moc pobieranie (moc silnika) - 30W- wydajność - 110m3/h- sprężenie - 160Pa- masa - 2kg

Przeznaczenie - wentylator przeznaczony jest do nadmuchu powietrza do palenisk kotłów CO. Znajduje zastosowanie w kotłach pelletowych z automatycznymi podajnikami opału, kotłach opalanych ekogroszkiem. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych. Budowa - wentylator składa się z dwóch części obudowy aluminiowej, w której zamocowany jest silnik z zewnętrznym wirnikiem. Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania.   CECHY DMUCHAWY DM 97 Rodzaj urządzenia: Wentylator Promieniowy (z łopatami pochylonymi do przodu) Typ: DM 097 Typ silnika: R2E 097-AD01-05 Napięcie znamionowe: 230 V / 50 Hz Sprężanie max.: 150 Pa Wydajność max.: 100 m3/h Prędkość obrotowa: 2050 obr/min Moc pobierana: 37 W Masa: 1,10 kg Pojemność kondensatora: 1,5 μF Puszka elektryczna Przewód 2 mb Dopuszczalna temperatura otoczenia: -25 ºC do +40 ºC Materiał wirnika: stal cynkowana Wymiary ramki przyłączeniowej i otworu wylotowego- wymiar zewnętrzny ramki: 80 x 64 mm- wymiar wewnętrzny (wielkość otworu wylotowego): 51 x 46 mm- rozstaw otworów montażowych: 70 x 33 mm

Opis produktu: Wentylator przeznaczony jest do nadmuchu powietrza do palenisk kotłów CO. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych. Wentylator składa się z blaszanej obudowy, do której zamocowany jest silnik z długim wałkiem. Wirnik wykonany ze stali ocynkowanej, zamocowany jest bezpośrednio na wałku silnika. Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania.   Sterowanie:  Nie można sterować prędkością obrotową tego wentylatora.    Dane: Typ silnika : IEC 71 M2 / MY 711-2Napięcie znamionowe : 230V / 50HzSpręż max. : 760 PaWydatek max : 1120 m3/hPrędkość obrotowa : 2800 obr. na min.Moc pobierana : 370 WMasa : 9,50 kgPojemność kondensatora : 16 μF / 12 μFDopuszczalna temperatura otoczenia : -25 ºC do +40 ºCMateriał wirnika : stal ocynkowana

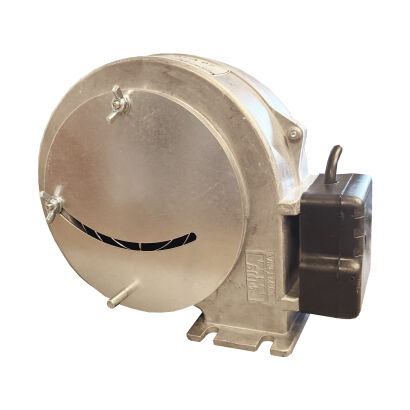

Przeznaczenie - wentylator przeznaczony jest do nadmuchu powietrza do palenisk kotłów CO. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych. Może pracować w temperaturze otoczenia 0 do +40 st. C. Budowa - wentylator składa się z dwóch części obudowy aluminiowej, w której zamocowany jest silnik z zewnętrznym wirnikiem. Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania. Wymiary: Otwór wylotowy dmuchawy: 68 x 47 mm Ramka : 105 x 64 mm Rozstaw śrub: 92 x 33 mm DANE TECHNICZNE   Typ WPA 07 Typ silnika R2E 120-AR87-37 Napięcie znamionowe: 230V/50Hz Spręż max. 280 Pa Wydatek max. 160 m3/h Pręd. obrotowa 1650 obr/min Moc pobierana 34 W
