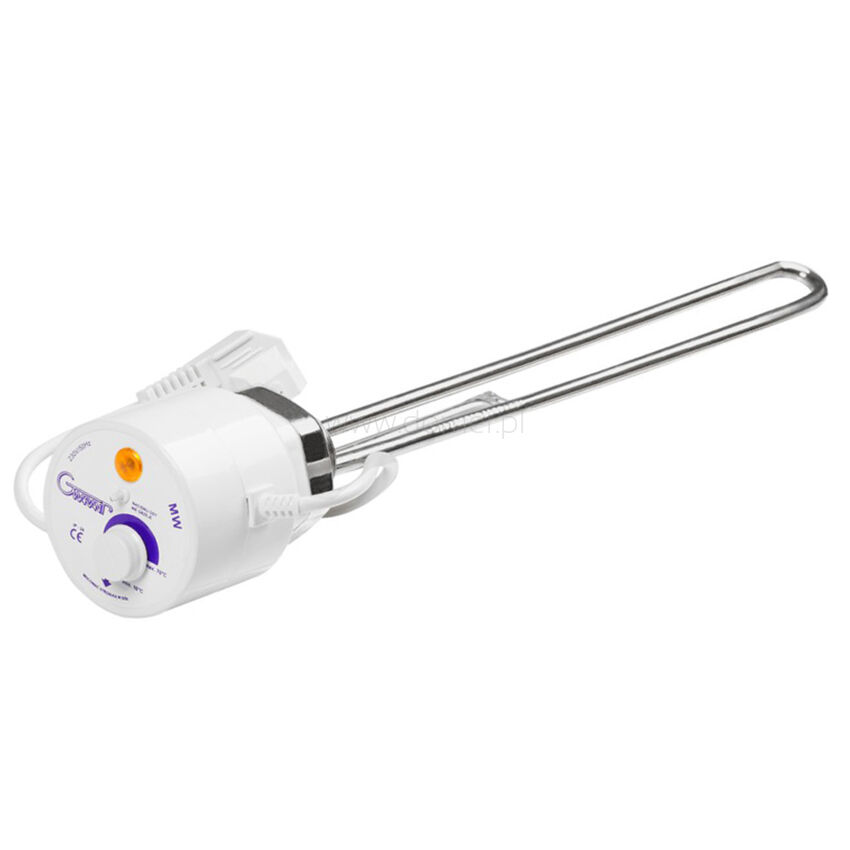

Guaranteed Heater for Boiler with Thermostat, 5/4 Thread, 2000W Power

Застосування

Нагрівальний елемент MW150, MW200, MW250 і MW300 з терморегулятором, надалі іменований електричним модулем, призначений виключно для підгріву побутової води у водообмінниках: бойлерах, термах, радіаторах або інших пристроях. Практичним застосуванням модуля є допомога у нагріванні води в опалювальний сезон, наприклад: у бойлерах з теплообмінником або самостійне підігрівання води поза сезоном.

Технічні характеристики

Як встановити електричний модуль?

Електричний модуль (рис. 2a) повинен бути встановлений горизонтально як у вертикальних (рис. 1), так і в горизонтальних (рис. 2) теплообмінниках, конструкція яких дозволяє приєднати електричний модуль з різьбою 1.1/4”, 1.1/2” і 1" довжиною 370 мм для MW150, 430 мм для MW200, 460 мм для MW250 і 500 мм для MW300.

Правильне кріплення - горизонтально з датчиком унизу - електричного модуля у теплообмінниках, коли стрілка на етикетці спрямована вниз (рис. 4).

Для вертикальних теплообмінників з нагрівачем, вкрученим вертикально знизу, слід використовувати тільки електричний модуль з нагрівачем, зігнутим вниз, так званий “P” (рис. 3)

Принцип роботи електричного модуля

Електричний модуль містить електричний нагрівач, термостат з плавним регулюванням температури та двополюсний термозапобіжник, що захищає від перегріву води (вище 90° C). Вибір температури здійснюється вручну за допомогою ручки, розташованої на передній частині (рис. 4) електричного модуля. Лампочка над ручкою плавного регулювання температури сигналізує про роботу нагрівача. Над ручкою також розташована кнопка термозапобіжника.

Важливо!

Оскільки електричний модуль має термозапобіжник, що захищає від перегріву води (вище 90°C) (у процесі нагрівання лише нагрівачем), необхідно безумовно уникати перегріву води з другого джерела тепла (теплообмінника, підкови) вище 80° C. Якщо це станеться, спрацює термозапобіжник у електричному модулі, який вимкне модуль і захистить нагрівач від пошкодження. Щоб запустити електричний модуль, слід значно знизити температуру води в бойлері (нижче 60° C) і натиснути кнопку термозапобіжника (рис. 4).

Захист від ураження електричним струмом класу I. При максимальному повороті ручки температури вліво електричний модуль не вмикається (увага: при температурі навколишнього середовища вище 10° C). Для повного вимкнення слід витягти вилку з розетки живлення (або у версії з клавішним вимикачем встановити його в положення “0”).

Інсталяція

При встановленні електричного модуля слід пам’ятати:

- Ретельно ущільнити місце монтажу фібровою прокладкою або іншими доступними ущільнювальними засобами

- Не згинати нагрівач, не бити по корпусу

- Загортати ключем (не за корпус), утримуючи мережевий провід

- Наповнити бак водою і видалити повітря з системи

- Для уникнення корозії пробки нагрівача після встановлення нагрівального модуля і заповнення бойлера водою слід провітрити муфту (трохи послабити нагрівач, щоб з муфти, в якій він встановлений, вийшло повітря), потім перевірити герметичність різьбового з’єднання і при необхідності докрутити нагрівальний модуль

- Вставити вилку в розетку з заземлювальним контактом

- Ручкою встановити необхідну температуру води

- Для тривалого терміну служби і захисту нагрівача необхідно використовувати анод, наприклад, магнієвий.

- При монтажі нагрівача як у новому, так і в уживаному бойлері потрібен справний анод.

У разі виявлення несправностей у роботі електричного модуля слід відключити вилку живлення від розетки, демонтувати модуль і доставити продавцю або виробнику.

Експлуатація

- всі роботи, пов’язані з монтажем і демонтажем, слід виконувати після відключення електроживлення

- забороняється використовувати у мережі плавкі вставки з номіналом вище 16А

- не заливати під час встановлення корпусу електричного модуля, оскільки це може спричинити коротке замикання в електричній системі або ураження електричним струмом

- не вмикати без води (може спричинити перегрів нагрівача)

- не перегрівати з другого джерела тепла, наприклад: з теплообмінника, підкови вище 80° C

- розетка повинна завжди мати справний захисний контакт і бути легко доступною

- принаймні раз на рік і після можливої аварії слід перевіряти і за потреби очищати вилку із захисним контактом

- якщо мережевий кабель пошкоджено, його слід замінити спеціальним кабелем або комплектом, доступним у виробника

- якщо електричний модуль не буде використовуватися тривалий час, його слід вимкнути, витягнувши вилку з розетки живлення

- пошкодження нагрівального елемента внаслідок відкладення накипу не підлягає гарантійному ремонту

Не використовувати у баках зі нержавіючої сталі!

Обслуговування

Всі роботи з обслуговування слід виконувати після відключення вилки від мережевої розетки. Не занурювати корпус нагрівача у воду, лише очищати м’якою, вологою тканиною. Не використовувати агресивні або абразивні засоби. Нагрівач вмикати знову після повного висихання.
