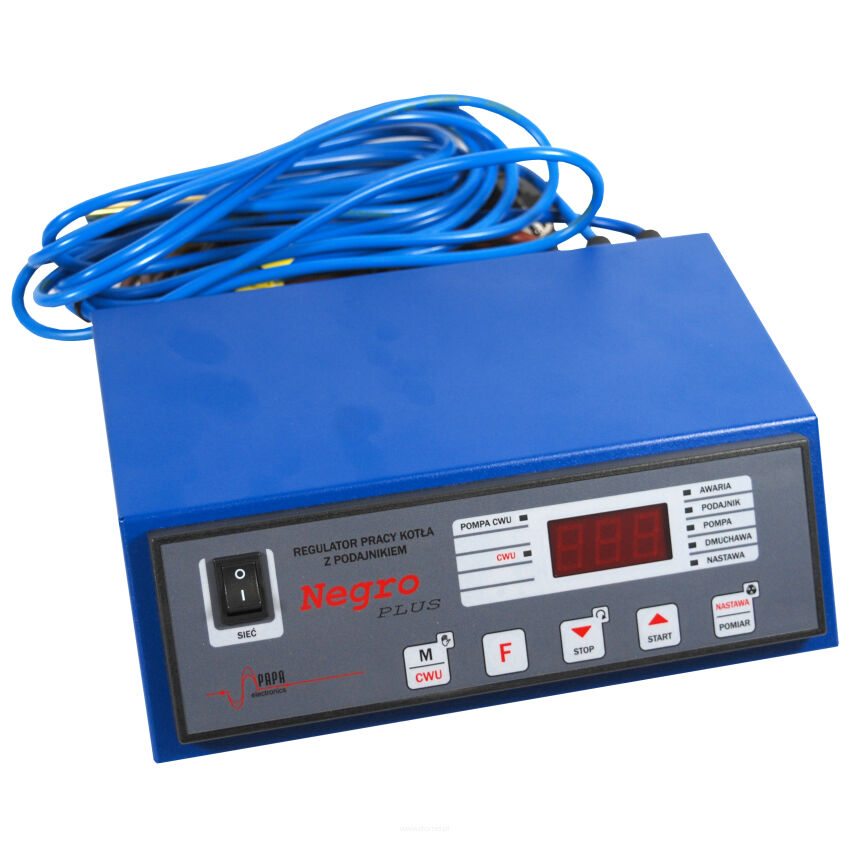

TANGO NEGRO C.W.U. PLUS Steuergerät Temperaturregler für Ofen Kessel mit Schneckenförderer

Code: 5878
Producer: FOSTER
Producer code: 2001230058784

Weight: 3.30kg
Price gros: €186,97
Price net: €157,12

Der mikroprozessorgesteuerte Kesseltemperaturregler „Tango Negro“ ist ein Gerät zur Steuerung des Kesselbetriebs mit Brennstoffförderer. Er ermöglicht die Regelung der Wassertemperatur in der Anlage durch Steuerung der ausführenden Elemente des Kessels, d.h. des Brennstoffförderers, des Gebläses und der Umwälzpumpe.

Er ist in zwei Varianten erhältlich:

- für Kessel mit Kolbenförderer,

- für Kessel mit Schneckenförderer.

In der Version für Kessel mit Schneckenförderer ist nach Anschluss eines Raumthermostats eine Regelung der Raumtemperatur möglich. Zusätzlich wurden in beiden Regler-Varianten etwas unterschiedliche Förderzeitenbereiche verwendet.

„Tango Negro” ist ausgestattet mit:

1. Temperatursensor für das Kesselwasser.

2. Eingang zum Anschluss des Positionssensors des Förderers. (betrifft nur die Regler-Version für Kessel mit Kolbenförderer). Der Sensor-Kontakt soll geschlossen sein, wenn sich der Förderer in der Ausgangsposition befindet. In der Regler-Version für Kessel mit Schneckenförderer dient dieser Eingang zum Anschluss eines Raumthermostats. Wenn kein Raumthermostat verwendet wird, muss dieser Eingang geschlossen sein.

3. Eingang zum Anschluss des Korbthermostats. Im Betriebszustand soll dieser Eingang geschlossen sein, bei Überschreiten der zulässigen Korbtemperatur erfolgt dessen Öffnung.

Grundlegende Parameter:

- Anzahl der Betriebsarten - 2

- obere Einstelltemperatur - 65÷90 ºC

- untere Einstelltemperatur - 20÷60 ºC

- Einschalt-Temperatur der Umwälzpumpe - 20÷60 ºC

- Hysterese - 0,5÷5,0 ºC

- Auslöse-Temperatur des Not-Hardware-Thermostats - 94 ºC

- Förderzeit

Version mit Kolbenförderer - 1÷25,5 S

Version mit Schneckenförderer - 5÷100 S

- Förderpause - 30÷999 S

- Wartezeit im Haltebetrieb - 1÷250 Min

- Abschalttemperatur des Reglers - 20÷60 ºC

FARBE DES GEHÄUSES DES STEUERGERÄTS WIRD ZUFÄLLIG IN SCHWARZ ODER BLAU VERSENDET.

Der mikroprozessorgesteuerte Kesseltemperaturregler „Tango Negro“ ist ein Gerät zur Steuerung des Kesselbetriebs mit Brennstoffförderer. Er ermöglicht die Regelung der Wassertemperatur in der Anlage durch Steuerung der ausführenden Elemente des Kessels, d.h. des Brennstoffförderers, des Gebläses und der Umwälzpumpe.

Er ist in zwei Ausführungen erhältlich:

- für Kessel mit Kolbenförderer,

- für Kessel mit Schneckenförderer.

In der Version für Kessel mit Schneckenförderer ist nach Anschluss eines Raumthermostats eine Regelung der Raumtemperatur möglich. Zusätzlich wurden in beiden Reglerausführungen etwas unterschiedliche Förderzeitenbereiche verwendet.

„Tango Negro” ist ausgestattet mit:

1. Temperatursensor für das Kesselwasser.

2. Eingang zum Anschluss des Positionssensors des Förderers. (betrifft nur die Reglerausführung für Kessel mit Kolbenförderer). Der Sensor-Kontakt soll geschlossen sein, wenn sich der Förderer in der Ausgangsposition befindet. In der Reglerausführung für Kessel mit Schneckenförderer dient dieser Eingang zum Anschluss eines Raumthermostats. Wenn kein Raumthermostat verwendet wird, muss dieser Eingang geschlossen sein.

3. Eingang zum Anschluss des Korbthermostats. Im Betriebszustand soll dieser Eingang geschlossen sein, bei Überschreiten der zulässigen Korbtemperatur erfolgt dessen Öffnung.

Grundlegende Parameter:

- Anzahl der Betriebsarten - 2

- obere eingestellte Temperatur - 65÷90 ºC

- untere eingestellte Temperatur - 20÷60 ºC

- Einschalt-Temperatur der Umwälzpumpe - 20÷60 ºC

- Hysterese - 0,5÷5,0 ºC

- Auslöse-Temperatur des Notfall-Thermostats (Hardware) - 94 ºC

- Förderzeit

Version mit Kolbenförderer - 1÷25,5 S

Version mit Schneckenförderer - 5÷100 S

- Förderpause - 30÷999 S

- Wartezeit im Haltebetrieb - 1÷250 Min

- Abschalttemperatur des Reglers - 20÷60 ºC

FARBE DES STEUERGERÄTEGEHÄUSES WIRD ZUFÄLLIG IN SCHWARZ ODER BLAU VERSENDET.
