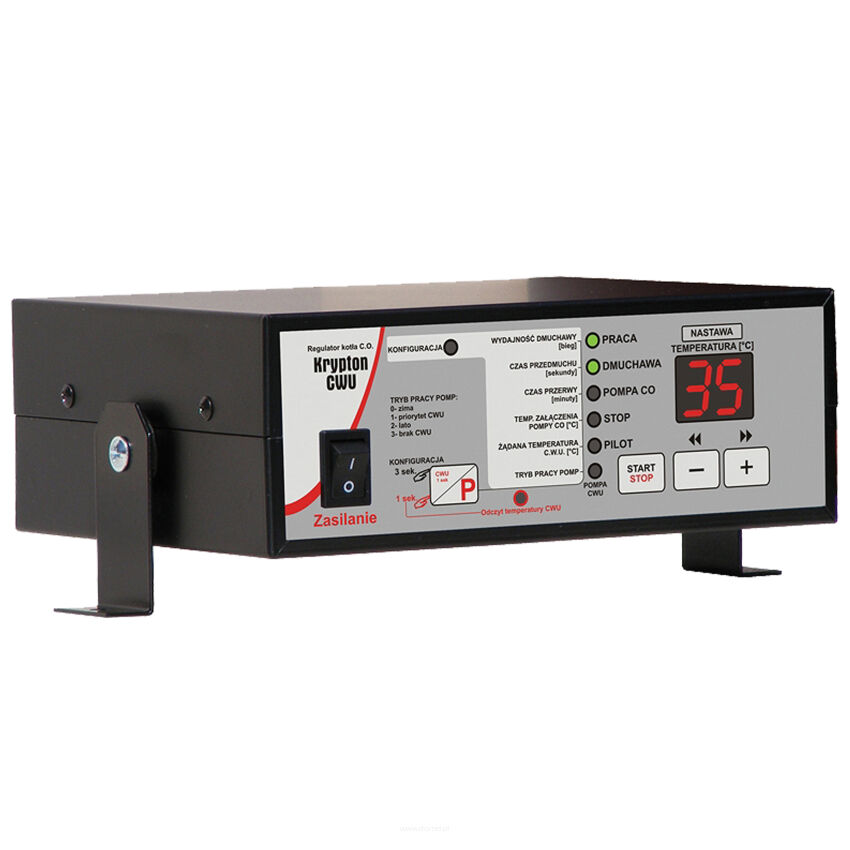

Regulátor KRYPTON pro kotel na pevná paliva - verze TUV kovové pouzdro

Code: 6768
Producer: PROND
Producer code: 2006660305019

Weight: 3kg
Price gros: 1 681,40 Kč
Price net: 1 389,59 Kč

Tento regulátor je určen k řízení provozu ventilátoru a oběhového čerpadla v instalacích ústředního topení (C.O.) a ohřevu teplé užitkové vody (C.W.U.). Vyznačuje se jednoduchým ovládáním. Mikroprocesorový regulátor KRYPTON C.W.U. stabilizuje teplotu kotle ústředního topení pomocí plynulé regulace otáček ventilátoru, provádí proplachy kotle (za účelem odstranění přebytku plynů vzniklých při spalování) a chrání instalaci ústředního topení před přehřátím vody. Je vybaven regulačními algoritmy umožňujícími úsporu paliva.

Regulátor umožňuje programování:

- doby proplachu

- doby mezi proplachy

- maximálních a minimálních otáček ventilátoru

- teploty zapnutí oběhového čerpadla

- teploty vypnutí regulátoru

Regulátor KRYPTON C.W.U. má speciální servisní režim pro instalatéry a montéry, ve kterém lze nastavit:

- charakteristiku ventilátoru (výkon ventilátoru pro stupeň 1 a výkon ventilátoru pro stupeň 11)

- výkon ventilátoru během proplachu

- rozsah snižování otáček, plynulou regulaci otáček ventilátoru

Vzhledem k mnoha parametrům nelze přesně určit výkon ventilátoru pro daný kotel. Tento výkon závisí na mnoha faktorech, jako je velikost kotle vzhledem k vytápěné ploše, druh paliva, typ ventilátoru. Regulátor umožňuje nastavení maximálních a minimálních otáček ventilátoru, což umožňuje přesné přizpůsobení výkonu, s jakým bude ventilátor pracovat. Postupné zapínání ventilátoru od minimálních po maximální otáčky prodlužuje životnost motoru a zabraňuje náhlému zapálení plynů nahromaděných v kotli (tzv. prskání).

Kontrola paliva

Funkce spočívá ve snížení otáček ventilátoru na minimum v okamžiku, kdy regulátor zaznamená pokles teploty i přes zapnutý přívod vzduchu. Snížení rychlosti ventilátoru nezpůsobuje nadměrné ochlazování kotle ústředního topení. Tato funkce se aktivuje po 30 minutách, pokud byla dosažena požadovaná teplota, nebo po 2 hodinách, pokud požadovaná teplota dosažena nebyla.

Automatické uchování nastavení

Regulátor má automatické uchování nastavení při výpadku napájení a návrat k předchozímu provozu po opětovném obnovení napájení. Regulátor umožňuje návrat k továrnímu nastavení. Tato funkce je užitečná v případě, že regulátor byl nesprávně nastaven nezkušenými uživateli. Pod 5 °C regulátor zapíná oběhové čerpadlo, což oddaluje zamrznutí některých částí instalace ústředního topení (nejvíce ohrožených). Po topné sezóně se každých 14 dní na 1 minutu zapne čerpadlo – zabraňuje to ztuhnutí čerpadla – tato funkce funguje při zapnutém regulátoru.

Regulátor je vybaven vnějším termostatem. Vnější termostat (nouzový termostat) slouží jako ochrana instalace před přehřátím, které může být způsobeno poruchou regulátoru nebo nesprávným ovládáním. Termostat je zapojen sériově s ventilátorem.

Sada obsahuje:

- regulátor teploty spolu s teplotním čidlem a vnějším termostatem

- pojistnou sponu, přítlačnou pružinu

- síťovou zástrčku na kabel pro připojení ventilátoru/čerpadla

- kovové úchyty pro upevnění regulátoru na kotli

Technické údaje:

- Počet pracovních režimů: 1

- Hystereze: 1,0 °C

- Rozsah snižování otáček: 6 °C

- Doba reakce: 30 min

- Teplota zapnutí oběhového čerpadla: 25 ÷ 70 °C

- Rozsah nastavení teploty: 35 - 90 °C

- Doba proplachu (možnost vypnutí proplachu): 5 ÷ 59 s

- Doba mezi proplachy: 1 ÷ 30 min

- Maximální rychlost ventilátoru: do 12 st.

- Minimální rychlost ventilátoru: od 1 st.

- Teplota vypnutí regulátoru: 20 ÷ 50 °C

- Teplota zapnutí nouzového termostatu:

– externího / interního zařízení: ~90/~93 °C

– programového: 93 °C

- Provozní teplota okolí regulátoru: 5 ÷ 45 °C

- Napájecí napětí: ~230 V

- Rozsah práce teplotního čidla: 0 ÷ 100 °C

- Zatížitelnost výstupů:

– čerpadlo: ~230V, 100 W

– ventilátor: ~230V, 100 W

- Spotřeba energie (pouze regulátoru): 2 W

- Zapnutí čerpadla při nízkých teplotách pod: 5 °C

- Zapnutí čerpadla každých 14 dní na 1 minutu – zabraňuje ztuhnutí čerpadla po topné sezóně

Tento regulátor je určen k řízení provozu foukače a oběhového čerpadla v topných instalacích C.O. a čerpadla C.W.U.. Vyznačuje se jednoduchým ovládáním. Mikroprocesorový regulátor KRYPTON C.W.U. stabilizuje teplotu kotle C.O. pomocí plynulé regulace otáček foukače, provádí proplachy kotle (za účelem odstranění přebytku plynů vzniklých při spalování) a chrání instalaci C.O. před přehřátím vody. Je vybaven regulačními algoritmy umožňujícími úsporu paliva.

 Regulátor řídí:

• foukač
• čerpadlo C.O.
• čerpadlo C.w.u.

Regulátor umožňuje programování:

- doby proplachu

- doby mezi proplachy

- maximálních a minimálních otáček foukače

- teploty zapnutí oběhového čerpadla

- teploty vypnutí regulátoru

Regulátor KRYPTON C.W.U. má speciální servisní režim pro instalatéry a montéry, ve kterém lze nastavit:

- charakteristiku ventilátoru (výkon ventilátoru pro stupeň 1 a výkon ventilátoru pro stupeň 11)

- výkon ventilátoru během proplachu

- rozsah snižování otáček, plynulá regulace otáček foukače

Vzhledem k mnoha parametrům nelze přesně určit výkon foukače pro daný kotel. Tento výkon závisí na mnoha faktorech, jako je velikost kotle vzhledem k vytápěné ploše, druh paliva, typ foukače. Regulátor umožňuje nastavení maximálních a minimálních otáček foukače, což umožňuje přesné přizpůsobení výkonu, s jakým bude foukač pracovat. Postupné zapínání foukače od minimálních po maximální otáčky prodlužuje životnost motoru a zabraňuje náhlému spalování plynů nahromaděných v kotli (tzv. prskání).

Kontrola paliva

Funkce spočívá ve snížení otáček foukače na minimum v okamžiku, kdy regulátor zaznamená pokles teploty i přes zapnutý přívod vzduchu. Snížení rychlosti foukače nezpůsobuje nadměrné ochlazování kotle C.O. Tato funkce se aktivuje po 30 minutách, pokud byla dosažena požadovaná teplota, nebo po 2 hodinách, pokud požadovaná teplota nebyla dosažena.

Automatické uchování nastavení

Regulátor má automatické uchování nastavení při výpadku napájení a návrat k předchozímu provozu po opětovném obnovení napájení. Regulátor umožňuje návrat k továrnímu nastavení. Tato funkce je užitečná v případě, že regulátor byl nesprávně nastaven nezkušenými uživateli. Pod 5 °C regulátor zapíná oběhové čerpadlo, což oddaluje zamrznutí některých částí instalace C.O (nejvíce ohrožených). Po topné sezóně se každých 14 dní na 1 minutu zapne čerpadlo – zabraňuje to zablokování čerpadla – tato funkce funguje při zapnutém regulátoru.

Regulátor je vybaven vnějším termostatem. Vnější termostat (nouzový termostat) slouží jako ochrana instalace před přehřátím, které může být způsobeno poruchou regulátoru nebo nesprávným ovládáním. Termostat je zapojen sériově s foukačem.

Sada obsahuje:

- regulátor teploty spolu s teplotním čidlem a vnějším termostatem

- pojistný pásek, přítlačná pružina

- síťovou zástrčku na kabel pro připojení foukače/čerpadla

- kovové úchyty pro upevnění regulátoru na kotli

Technické údaje:

- Počet pracovních režimů: 1

- Hystereze: 1,0 °C

- Rozsah snižování otáček: 6 °C

- Doba reakce: 30 min

- Teplota zapnutí oběhového čerpadla: 25 ÷ 70 °C

- Rozsah nastavení teploty: 35 - 90 °C

- Doba proplachu (možnost vypnutí proplachu): 5 ÷ 59 s

- Doba mezi proplachy: 1 ÷ 30 min

- Maximální rychlost foukače: do 12 st.

- Minimální rychlost foukače: od 1 st.

- Teplota vypnutí regulátoru: 20 ÷ 50 °C

- Teplota zapnutí nouzového termostatu:

– hardwarového vnějšího / vnitřního: ~90/~93 °C

– softwarového: 93 °C

- Provozní teplota okolí regulátoru: 5 ÷ 45 °C

- Napájecí napětí: ~230 V

- Rozsah čidla teploty: 0 ÷ 100 °C

- Zatížitelnost výstupů:

– čerpadlo: ~230V, 100 W

– foukač: ~230V, 100 W

- Spotřeba energie (pouze regulátoru): 2 W

- Zapnutí čerpadla při nízkých teplotách pod: 5 °C

- Zapnutí čerpadla každých 14 dní na 1 minutu - zabraňuje zablokování čerpadla po topné sezóně
