inne ramki przyłączeniowe

ELEMENTY BUDOWY Silnik: 170 W Malowanie obudowy: M0 - bez malowania Przesłona wlotu: PO1 - przesłona typu O mocowanie 1 Klapka wylotu: K0 - bez klapki Czujnik Halla: H0 - bez czujnika Halla Przewód zasilający: PW20 - przewód z wtyczką komp. dł. 2 m Puszka: PP4 - puszka w pozycji 4   SYMBOL ZŁOŻENIOWY: DM 140 PPPARAMETRY TECHNICZNEWydajność max: 510 m3/hSprężanie max: 400 PaKondensator: 4 uF / 400 VZasilanie: 230 V / 50 HzLiczba prędkości: 1Rodzaj pracy: ciągłyKlasa szczelności: IP44Głośność: 62 dBATemperatura otoczenia: od -15 do 45 OCPrędkość obrotowa: 2480 obr./minKołnierz wylotowy: 130 x 120 mmOtwór wylotowy: 94 x 92 mmPRZEZNACZENIE Wentylator przeznaczony jest do nadmuchu czystego powietrza do palenisk kotłów centralnego ogrzewania. Znajduje również zastosowanie w wentylacji ogólnej pomieszczeń oraz urządzeń technologicznych. Podstawowe zastosowanie - kotły węglowe, kotły z podajnikiem retortowym 50 - 150 kW. W zależności od budowy kotła, wielkości podajnika i sposobu wykonania przez poszczególnych producentów dmuchawy te mogą znaleźć także zastosowanie w kotłach większej mocy. BUDOWA WENTYLATORA Dmuchawa składa się z dwóch elementów obudowy aluminiowej. W obudowie zamontowany jest silnik z zewnętrznym wirnikiem wykonanym ze stali cynkowanej. Otwór wlotowy wentylatora przesłonięty jest siatką metalową zabezpieczając tym samym wirnik przed dostaniem się do niego elementów mogących go uszkodzić. Otwór wylotowy zakończony jest kołnierzem z otworami służącymi do zamontowania dmuchawy. Wszystkie połączenia elektryczne umieszczono w puszce przyłączeniowej wykonanej z materiału izolacyjnego. Silnik dmuchawy przystosowany jest do płynnej regulacji prędkości obrotów ustawianych poprzez parametry sterownika. Zastosowano silnik niemieckiej firmy Ziehl-Abegg, który charakteryzuje wysoka jakość wykonania oraz trwałość elementów mechanicznych i elektrycznych. Silnik nie jest tanim chińskim zamiennikiem. Wentylator posiada deklarację zgodności CE - rok naniesienia 2014. Oświadczamy, że każda dmuchawa posiada Deklarację zgodności określającą zgodność z dyrektywami: niskonapięciową, kompatybilności elektromagnetycznej oraz polskimi normami. Wysoka jakość wykonania oraz elementy najwyższej jakości gwarantują długoletnią i bezawaryjną pracę. Nasze wyroby objęte są 24 miesięcznym okresem gwarancyjnym. Okres gwarancyjny nie może jednak przekroczyć 30 miesięcy licząc od daty produkcji. Do każdej dmuchawy załączona jest instrukcja wraz z kartą gwarancyjną. Producent zastrzega sobie prawo do zmian technicznych, konstrukcyjnych i dokumentacji dmuchawy związanych z udoskonalaniem wyrobu i wiążącymi się z tym modernizacjami.

ELEMENTY BUDOWY Silnik: 230 W Malowanie obudowy: M0 - bez malowania Przesłona wlotu: PO1 - przesłona typu O mocowanie 1 Klapka wylotu: K0 - bez klapki Czujnik Halla: H0 - bez czujnika Halla Przewód zasilający: PW20 - przewód z wtyczką komp. dł. 2 m Puszka: PP4 - puszka w pozycji 4   SYMBOL ZŁOŻENIOWY: DM 160 PPPARAMETRY TECHNICZNEWydajność max: 620 m3/hSprężanie max: 600 PaKondensator: 6 uF / 400 VZasilanie: 230 V / 50 HzLiczba prędkości: 1Rodzaj pracy: ciągłyKlasa szczelności: IP44Głośność: 62 dBATemperatura otoczenia: od -15 do 45 OCPrędkość obrotowa: 1920 obr./minKołnierz wylotowy: 130 x 120 mmOtwór wylotowy: 94 x 92 mmPRZEZNACZENIE Wentylator przeznaczony jest do nadmuchu czystego powietrza do palenisk kotłów centralnego ogrzewania. Znajduje również zastosowanie w wentylacji ogólnej pomieszczeń oraz urządzeń technologicznych. Podstawowe zastosowanie - kotły węglowe, kotły z podajnikiem retortowym 50 - 100 kW. W zależności od budowy kotła, wielkości podajnika i sposobu wykonania przez poszczególnych producentów dmuchawy te mogą znaleźć także zastosowanie w kotłach większej mocy. BUDOWA WENTYLATORA Dmuchawa składa się z dwóch elementów obudowy aluminiowej. W obudowie zamontowany jest silnik z zewnętrznym wirnikiem wykonanym ze stali cynkowanej. Otwór wlotowy wentylatora przesłonięty jest siatką metalową zabezpieczając tym samym wirnik przed dostaniem się do niego elementów mogących go uszkodzić. Otwór wylotowy zakończony jest kołnierzem z otworami służącymi do zamontowania dmuchawy. Wszystkie połączenia elektryczne umieszczono w puszce przyłączeniowej wykonanej z materiału izolacyjnego. Silnik dmuchawy przystosowany jest do płynnej regulacji prędkości obrotów ustawianych poprzez parametry sterownika. Zastosowano silnik niemieckiej firmy Ziehl-Abegg, który charakteryzuje wysoka jakość wykonania oraz trwałość elementów mechanicznych i elektrycznych. Silnik nie jest tanim chińskim zamiennikiem. Wentylator posiada deklarację zgodności CE - rok naniesienia 2014. Oświadczamy, że każda dmuchawa posiada Deklarację zgodności określającą zgodność z dyrektywami: niskonapięciową, kompatybilności elektromagnetycznej oraz polskimi normami. Wysoka jakość wykonania oraz elementy najwyższej jakości gwarantują długoletnią i bezawaryjną pracę. Nasze wyroby objęte są 24 miesięcznym okresem gwarancyjnym. Okres gwarancyjny nie może jednak przekroczyć 30 miesięcy licząc od daty produkcji. Do każdej dmuchawy załączona jest instrukcja wraz z kartą gwarancyjną. Producent zastrzega sobie prawo do zmian technicznych, konstrukcyjnych i dokumentacji dmuchawy związanych z udoskonalaniem wyrobu i wiążącymi się z tym modernizacjami.

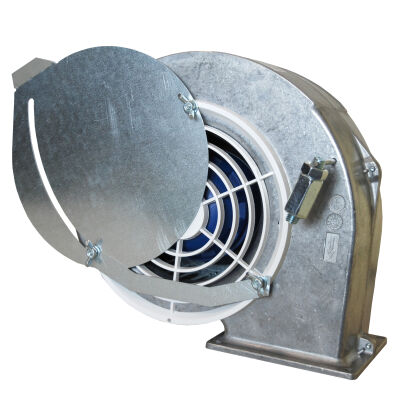

ELEMENTY BUDOWY Silnik: 280 W Malowanie obudowy: M0 - bez malowania Przesłona wlotu: PO1 - przesłona typu O mocowanie 1 Klapka wylotu: K0 - bez klapki Czujnik Halla: H0 - bez czujnika Halla Przewód zasilający: PW30 - przewód z wtyczką komp. dł. 3 m Puszka: PP4 - puszka w pozycji 4   SYMBOL ZŁOŻENIOWY: DM 180PARAMETRY TECHNICZNEWydajność max: 620 m3/hSprężanie max: 600 PaKondensator: 6 uF / 400 VZasilanie: 230 V / 50 HzLiczba prędkości: 1Rodzaj pracy: ciągłyKlasa szczelności: IP44Głośność: 62 dBATemperatura otoczenia: od -15 do 45 OCPrędkość obrotowa: 1950 obr./minKołnierz wylotowy: 125 x 140 mmOtwór wylotowy: 85 x 110 mmPRZEZNACZENIE Wentylator przeznaczony jest do nadmuchu czystego powietrza do palenisk kotłów centralnego ogrzewania. Znajduje również zastosowanie w wentylacji ogólnej pomieszczeń oraz urządzeń technologicznych. Podstawowe zastosowanie - kotły węglowe, kotły z podajnikiem retortowym 50 - 150 kW. W zależności od budowy kotła, wielkości podajnika i sposobu wykonania przez poszczególnych producentów dmuchawy te mogą znaleźć także zastosowanie w kotłach większej mocy. BUDOWA WENTYLATORA Dmuchawa składa się z dwóch elementów obudowy aluminiowej. W obudowie zamontowany jest silnik z zewnętrznym wirnikiem wykonanym ze stali cynkowanej. Otwór wlotowy wentylatora przesłonięty jest siatką metalową zabezpieczając tym samym wirnik przed dostaniem się do niego elementów mogących go uszkodzić. Otwór wylotowy zakończony jest kołnierzem z otworami służącymi do zamontowania dmuchawy. Wszystkie połączenia elektryczne umieszczono w puszce przyłączeniowej wykonanej z materiału izolacyjnego. Silnik dmuchawy przystosowany jest do płynnej regulacji prędkości obrotów ustawianych poprzez parametry sterownika. Zastosowano silnik niemieckiej firmy Ziehl-Abegg, który charakteryzuje wysoka jakość wykonania oraz trwałość elementów mechanicznych i elektrycznych. Silnik nie jest tanim chińskim zamiennikiem. Wentylator posiada deklarację zgodności CE - rok naniesienia 2014. Oświadczamy, że każda dmuchawa posiada Deklarację zgodności określającą zgodność z dyrektywami: niskonapięciową, kompatybilności elektromagnetycznej oraz polskimi normami. Wysoka jakość wykonania oraz elementy najwyższej jakości gwarantują długoletnią i bezawaryjną pracę. Nasze wyroby objęte są 24 miesięcznym okresem gwarancyjnym. Okres gwarancyjny nie może jednak przekroczyć 30 miesięcy licząc od daty produkcji. Do każdej dmuchawy załączona jest instrukcja wraz z kartą gwarancyjną. Producent zastrzega sobie prawo do zmian technicznych, konstrukcyjnych i dokumentacji dmuchawy związanych z udoskonalaniem wyrobu i wiążącymi się z tym modernizacjami.

ELEMENTY BUDOWY Silnik: 230 W Malowanie obudowy: M0 - bez malowania Przesłona wlotu: PO1 - przesłona typu O mocowanie 1 Klapka wylotu: K0 - bez klapki Czujnik Halla: H0 - bez czujnika Halla Przewód zasilający: PW30 - przewód z wtyczką komp. dł. 3 m Puszka: PP4 - puszka w pozycji 4   SYMBOL ZŁOŻENIOWY: DM 160 PPPARAMETRY TECHNICZNEWydajność max: 620 m3/hSprężanie max: 600 PaKondensator: 6 uF / 400 VZasilanie: 230 V / 50 HzLiczba prędkości: 1Rodzaj pracy: ciągłyKlasa szczelności: IP44Głośność: 62 dBATemperatura otoczenia: od -15 do 45 OCPrędkość obrotowa: 1920 obr./minKołnierz wylotowy: 130 x 120 mmOtwór wylotowy: 94 x 92 mmPRZEZNACZENIE Wentylator przeznaczony jest do nadmuchu czystego powietrza do palenisk kotłów centralnego ogrzewania. Znajduje również zastosowanie w wentylacji ogólnej pomieszczeń oraz urządzeń technologicznych. Podstawowe zastosowanie - kotły węglowe, kotły z podajnikiem retortowym 50 - 100 kW. W zależności od budowy kotła, wielkości podajnika i sposobu wykonania przez poszczególnych producentów dmuchawy te mogą znaleźć także zastosowanie w kotłach większej mocy. BUDOWA WENTYLATORA Dmuchawa składa się z dwóch elementów obudowy aluminiowej. W obudowie zamontowany jest silnik z zewnętrznym wirnikiem wykonanym ze stali cynkowanej. Otwór wlotowy wentylatora przesłonięty jest siatką metalową zabezpieczając tym samym wirnik przed dostaniem się do niego elementów mogących go uszkodzić. Otwór wylotowy zakończony jest kołnierzem z otworami służącymi do zamontowania dmuchawy. Wszystkie połączenia elektryczne umieszczono w puszce przyłączeniowej wykonanej z materiału izolacyjnego. Silnik dmuchawy przystosowany jest do płynnej regulacji prędkości obrotów ustawianych poprzez parametry sterownika. Zastosowano silnik niemieckiej firmy Ziehl-Abegg, który charakteryzuje wysoka jakość wykonania oraz trwałość elementów mechanicznych i elektrycznych. Silnik nie jest tanim chińskim zamiennikiem. Wentylator posiada deklarację zgodności CE - rok naniesienia 2014. Oświadczamy, że każda dmuchawa posiada Deklarację zgodności określającą zgodność z dyrektywami: niskonapięciową, kompatybilności elektromagnetycznej oraz polskimi normami. Wysoka jakość wykonania oraz elementy najwyższej jakości gwarantują długoletnią i bezawaryjną pracę. Nasze wyroby objęte są 24 miesięcznym okresem gwarancyjnym. Okres gwarancyjny nie może jednak przekroczyć 30 miesięcy licząc od daty produkcji. Do każdej dmuchawy załączona jest instrukcja wraz z kartą gwarancyjną. Producent zastrzega sobie prawo do zmian technicznych, konstrukcyjnych i dokumentacji dmuchawy związanych z udoskonalaniem wyrobu i wiążącymi się z tym modernizacjami.

PRZEZNACZENIE: Wentylator przeznaczony jest do nadmuchu czystego powietrza do palenisk kotłów centralnego ogrzewania. Znajduje również zastosowanie w wentylacji ogólnej pomieszczeń oraz urządzeń technologicznych.   BUDOWA: Dmuchawa składa się z dwóch elementów obudowy aluminiowej, w której zamontowany jest silnik z zewnętrznym wirnikiem wykonanym ze stali cynkowanej. Otwór wlotowy wentylatora przesłonięty jest siatką metalową z przesłoną O(regulującą dopływ powietrza). Otwór wylotowy zakończony jest kołnierzem z otworami służącymi do montażu dmuchawy oraz klapką(służącą do odcinania dopływu powietrza gdy dmuchawa nie pracuje). Silnik dmuchawy przystosowany jest do płynnej regulacji prędkości obrotów. Puszka elektryczna zamontowana jest na silniku. Dmuchawa posiada przewód 3m.   Wentylator posiada deklarację zgodności CE - rok naniesienia 2014. Oświadczamy, że każda dmuchawa posiada Deklarację zgodności określającą zgodność z dyrektywami: niskonapięciową, kompatybilności elektromagnetycznej oraz polskimi normami. Wysoka jakość wykonania oraz elementy najwyższej jakości gwarantują długoletnią i bezawaryjną pracę. Nasze wyroby objęte są 24 miesięcznym okresem gwarancyjnym. Okres gwarancyjny nie może jednak przekroczyć 30 miesięcy licząc od daty produkcji. Do każdej dmuchawy załączona jest instrukcja wraz z kartą gwarancyjną. Producent zastrzega sobie prawo do zmian technicznych, konstrukcyjnych i dokumentacji dmuchawy związanych z udoskonalaniem wyrobu i wiążącymi się z tym modernizacjami.   Kołnierz wylotowy: 125 x 140 mmOtwór wylotowy: 85 x 110 mm   DANE TECHNICZNE Typ silnika silnik promieniowy Zasilanie 230 V / 50 Hz Sprężanie max. 600 Pa Wydajność max. 620 m3/h Prędkość obrotowa 1950 obr./min Pobór mocy silnika 280 W Masa 4,25 kg Kondensator 6 uF Temperatura otoczenia od -15 OC do 45 OC Materiał wirnika stal ocynkowana Symbol złożeniowy DM 180

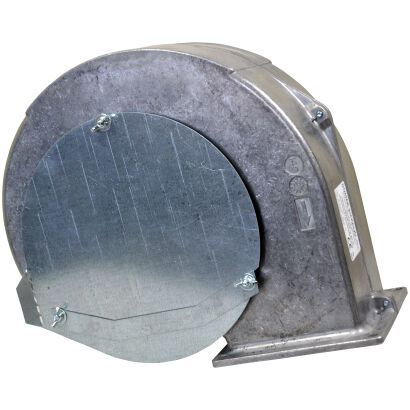

DMUCHAWA DO KOTŁA, WENTYLATOR DM 140 PP - PRZESŁONA I PRZEWÓD 3 mb   OPIS PODSTAWOWYDmuchawa przeznaczona jest do nadmuchu powietrza w piecach miałowych, zasypowych. Dmuchawa posiada aluminiową obudowę, wykonaną z kompozytów najwyższej jakości. Wszystkie elementy dmuchawy są starannie dobrane oraz wykonane. Silnik z zewnętrznym wirnikiem umieszczony wewnątrz obudowy przykręcony jest wkrętami M4. Metalowy wirnik wentylatora mocowany jest bezpośrednio na zewnętrznym wirniku silnika. Wlot powietrza do wentylatora zabezpieczony jest osłoną uniemozliwiającą dotknięcie palcem części ruchomych - turbiny. Wszystkie połaczenia elektryczne umieszczono w puszce przyłaczeniowej wykonanej z materiału izolacyjnego. Silnik wentylatora przystosowany jest do napięciowej regulacji prędkości obrotowej. Wentylator posiada deklarację zgodności CE.Wentylatory typu DM 140 w różnych odmianach wykonań przeznaczone są do nadmuchiwania powietrza w kotłach C.O. oraz innych urządzeniach technologicznych w temperaturze otoczenia od -15% do +40 OC i wilgotności względnej do 95%. Wentylator nie jest przeznaczony do pracy jako samodzielny przyrząd do użytku domowego lub podobnego. Podstawowe zastosowanie - piece węglowe.Dzięki płynnemu rozruchowi dmuchawy sterowanej regulatorem zapobiega się wybuchom nagromadzonych gazów w kotle. Wysoka jakość wykonania oraz elementy najwyższej klasy gwarantują długoletnią i bezawaryjną pracę. Wentylator nie jest przeznaczony do pracy jako samodzielny przyrząd do użytku domowego lub podobnego.Dmuchawa wyposażona jest w przysłonę na boku dmuchawy gdzie powietrze jest zasysane przez wentylator, umożliwia to zmianę wydajności dmuchawy, jeżeli jest taka potrzeba oraz przewód zasilający z wtyczką do sterownika 3,0 m.PARAMETRY TECHNICZNE DMUCHAWYZasilanie: 230V ~ 50HzTemp. otoczenia: 0-65oCPobór mocy: max 170WWydatek powietrza: max 540m3/hCiśnienie sprężania: max 400PaLiczba prędkości: 1Kondensator silnika: 4µF/450VRodzaj pracy: ciągłyKlasa szczelności: IP44Otwór wylotowy: 94x92 mmRamka montażowa: 130x120 mmMasa: ~3,75 kgPrzewód zasilający: 2,0 m   WYMIARY RAMKI I OTWORU WYLOTOWEGOWymiary zewnętrzne ramki przyłączeniowej: szerokość 130 mm, wysokośĆ 120 mmWymiary otworu wylotowego: szerokość 94 mm, wysokość 92 mm
