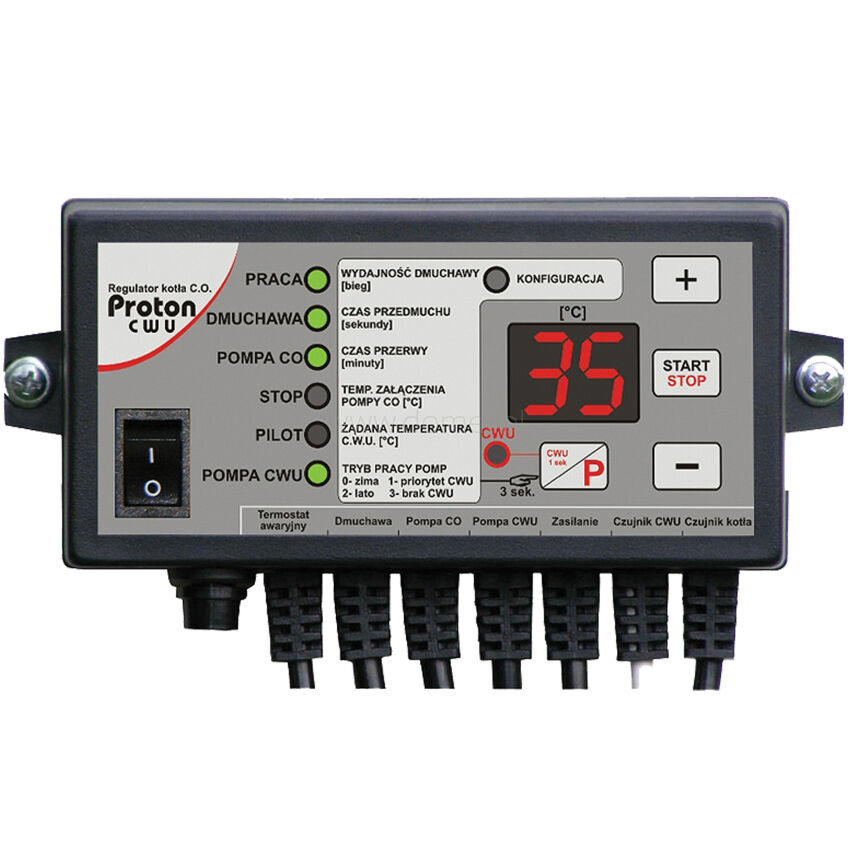

Regulátor PROTON pro kotel s ručním přikládáním - verze TUV

Regulátor PROTON C.W.U. je nejnovějším modelem řídicí jednotky a zároveň nástupcem jednoho z nejspolehlivějších regulátorů na trhu - řídicí jednotky YETI. Mikroprocesorový regulátor PROTON C.W.U. je určen k řízení provozu ventilátoru a oběhového čerpadla v instalacích C.O. a také čerpadla C.W.U. a má výstup pro připojení dálkového ovládání.

Nejdůležitější funkce regulátoru PROTON C.W.U.:

- plynulá regulace otáček ventilátoru - NOVÝ ALGORITMUS

- regulátor PROTON umožňuje nastavení maximálních a minimálních otáček ventilátoru, což umožňuje přesné přizpůsobení rychlosti, s jakou bude ventilátor pracovat

- řízení provozu čerpadla teplé užitkové vody

- postupné zapínání ventilátoru od minimálních po maximální otáčky prodlužuje životnost motoru a zabraňuje náhlému zapálení plynů nahromaděných v kotli (tzv. prskání). U konkurenčních regulátorů je pouze jeden parametr odpovědný za výkon ventilátoru – u regulátoru PROTON lze nastavit minimální a maximální otáčky

Kontrola paliva
Funkce spočívá v redukci otáček ventilátoru na minimum v okamžiku, kdy regulátor zaznamená pokles teploty i přes zapnutý přívod vzduchu. Snížení rychlosti ventilátoru nezpůsobuje nadměrné ochlazování kotle C.O. Tato funkce se aktivuje po 30 minutách, pokud byla dosažena požadovaná teplota, nebo po 2 hodinách, pokud požadovaná teplota nebyla dosažena (režim rozpalování – 2 hodiny).

Funkce "proti zamrznutí"

Pod 5 °C regulátor zapíná oběhové čerpadlo, což oddaluje promrznutí některých částí instalace C.O. (nejvíce ohrožených).

Funkce "proti zablokování"

Po topné sezóně se každých 14 dní na 1 minutu zapne oběhové čerpadlo - zabraňuje to zablokování čerpadla v letním období - funkce funguje při zapnutém regulátoru.

Automatické uchování nastavení

Regulátor má automatické uchování nastavení při výpadku napájení a návrat k předchozímu režimu práce po opětovném obnovení napájení.

Návrat k továrnímu nastavení

Regulátor umožňuje návrat k továrnímu nastavení. Tato funkce je užitečná v případě, že regulátor byl nesprávně nastaven nezkušenými operátory.

Nouzový samostatný termostat

Externí termostat (nouzový termostat) slouží jako ochrana instalace před přehřátím, které může být způsobeno poruchou regulátoru nebo nesprávnou obsluhou. Jedná se o speciální prvek, který odpojuje napájení ventilátoru při teplotě kotle 90 °C. Programovatelné parametry uživatelem: doba profukování, doba přestávky mezi profukováním, maximální a minimální otáčky ventilátoru, teplota zapnutí oběhového čerpadla, teplota vypnutí regulátoru.

Parametry programovatelné instalatéry

Regulátor PROTON kromě konfiguračního režimu dostupného pro každého uživatele má speciální režim, který umožňuje nastavení servisních parametrů (dodatečný servisní manuál). Servisní režim umožňuje naprogramovat: charakteristiku ventilátoru – díky tomuto parametru může náš regulátor spolupracovat s jakýmkoli ventilátorem dostupným na trhu (do určité max. výkonu), výkon ventilátoru během profukování – sami rozhodujeme, s jakým výkonem má ventilátor pracovat během profukování, rozsah snižování otáček ventilátoru – o kolik stupňů před požadovanou teplotou má ventilátor snižovat otáčky, minimální teplotu kotle.

Možnost dálkového ovládání

K regulátoru PROTON lze připojit dálkový ovládací panel nebo pokojový termostat. Připojení dálkového panelu umožňuje provoz regulátoru ve dvou režimech: pokojový a kotlový. Připojení standardního pokojového termostatu umožňuje udržovat požadovanou teplotu v místnosti. Díky dálkovému ovládání můžeme udržovat stálou teplotu v místnosti, což přináší úspory paliva až do 30 %.

Technické údaje:

- Hystereze: 1 °C

- Rozsah snižování otáček: 6 °C

- Reakční doba: 30 min

- Teplota zapnutí oběhového čerpadla: 25 - 70 °C

- Rozsah nastavení teploty: 35 - 90 °C

- Doba profukování: 5 - 59 s (možnost vypnutí)

- Doba mezi profukováním: 1 - 30 min

- Maximální rychlost ventilátoru: 12 st.

- Minimální rychlost ventilátoru: 1 st.

- Teplota vypnutí regulátoru: 25 - 50 °C

- Teplota zapnutí externího hardwarového nouzového termostatu: cca 90 °C

- Teplota zapnutí interního hardwarového nouzového termostatu: cca 93 °C

- Teplota zapnutí programového nouzového termostatu: 92 °C

- Provozní teplota okolí regulátoru: 5 - 45 °C

- Napájecí napětí: ~230 V

- Rozsah práce teplotního čidla: 1 - 100 °C

- Zatížitelnost výstupu čerpadla (~230 V): 100 W

- Zatížitelnost výstupu ventilátoru (~230 V): 100 W

- Příkon regulátoru: 2 W

- Zapnutí čerpadla při nízkých teplotách: pod 5 °C

- Zapnutí čerpadla každých 14 dní na 1 minutu - zabraňuje zablokování čerpadla po topné sezóně (podmínkou funkce je zapnutý regulátor)

- Rozměry regulátoru (délka, šířka, tloušťka): 145 x 75 x 40 mm

- Rozteč otvorů pro montáž na stěnu: 161 mm
