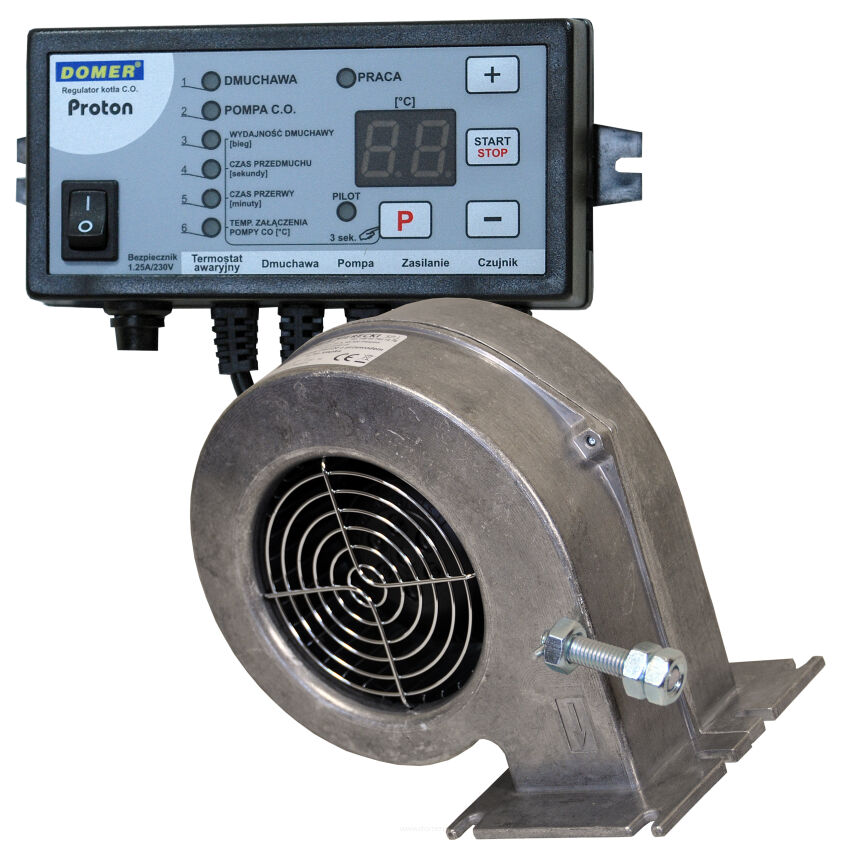

Sterownik do kotła zasypowego PROTON i dmuchawa DM 120 zestaw do pieca

  • Dodaj recenzję:
    • Symbol produktu: 7405
    • Producent: Domer
    • Kod producenta EAN: 5902429307195
    • Waga: 3.5 kg
    • Dostępność: DOSTĘPNY - MAŁA ILOŚĆ
    • szt.
    • Cena netto: 235,77 zł 290,00 zł

    PARAMETRY TECHNICZNE STEROWNIKA

    • Histereza - 1°C
    • Zakres zmniejszania obrotów - 6 °C
    • Czas reakcji - 30 min.
    • Temperatura załączania pompy obiegowej - 25-70 °C
    • Zakres nastaw temperatury - 35-90 °C
    • Czas przedmuchu - 5-59 s (możliwość wyłączenia)
    • Czas między przedmuchami - 1-30 min
    • Maksymalna prędkość dmuchawy - 12 st.
    • Minimalna prędkość dmuchawy - 1 st.
    • Temperatura wyłączenie regulatora - 25-50 °C
    • Temperatura załączenia termostatu awaryjnego sprzętowego zewnętrznego - ok. 90 °C
    • Temperatura załączenia termostatu awaryjnego sprzętowego wewnętrznego - ok. 93 °C
    • Temperatura załączenia termostatu awaryjnego programowego - 92 °C
    • Temperatura otoczenia podczas pracy regulatora - 5-45 °C
    • Napięcie zasilające - ~230 V
    • Zakres pracy czujnika temperatury - 1-100 °C
    • Obciążalność wyjścia pompy (~230 V) - 100 W
    • Obciążalność wyjścia dmuchawy (~230 V) - 100 W
    • Pobór mocy regulatora - 2 W
    • Włączenie pompy w niskich temperaturach - poniżej 5 °C
    • Włączanie pompy co 14 dni na 1 minutę - zapobiega to zastaniu się pompy po sezonie grzewczym (warunkiem działania tej funkcji jest włączony regulator)
    • Wymiary regulatora (długość, szerokość, grubość) - 145 x 75 x 40 mm
    • Rozstaw otworów do mocowania na ścianie - 161 mm

    PARAMETRY TECHNICZNE DMUCHAWY

    • Zasilanie: 230V ~ 50Hz
    • Temp. otoczenia: 0-45oC
    • Pobór mocy: max 80W
    • Wydatek powietrza: max 320m3/h
    • Ciśnienie sprężania: max 300Pa
    • Liczba prędkości: 1
    • Kondensator silnika: 2µF/450V
    • Rodzaj pracy: ciągły
    • Otwór wylotowy: 75x50 mm
    • Ramka montażowa: 135x90 mm
    • Masa: ~2,2kg

    WYMIARY RAMKI I OTWORU WYLOTOWEGO

    Wymiary zewnętrzne ramki przyłączeniowej: szerokość 135 mm, wysokość 90 mm

    Wymiary otworu wylotowego: szerokość 75 mm, wysokość 50 mm

    Do dmuchawy dołączony jest przewód o długości 0,7 m z wtyczką komputerową.

    NAJWAŻNIEJSZE FUNKCJE REGULATORA

    Płynna regulacja obrotów dmuchawy - NOWY ALGORYTM

    Regulator PROTON posiada możliwość ustawienia maksymalnych i minimalnych obrotów dmuchawy, co umożliwia dokładne dobranie mocy z jaką będzie pracowała dmuchawa. Stopniowe załączanie dmuchawy od minimalnych do maksymalnych obrotów wydłuża żywotność silnika oraz zapobiega nagłemu spalaniu gazów nagromadzonych w kotle (tzw. strzelanie). W regulatorach konkurencji jest tylko jeden parametr odpowiedzialny za moc dmuchawy – w regulatorze PROTON można ustawić minimalne i maksymalne obroty.

    KONTROLA OPAŁU

    Działanie tej funkcji polega na redukowaniu obrotów dmuchawy do minimum w momencie wykrycia przez regulator spadku temperatury mimo załączonego nadmuchu. Zmniejszenie prędkości dmuchawy nie powoduje nadmiernego ochładzania kotła C.O. Funkcja ta uaktywnia się po 30 minutach jeżeli temperatura zadana została osiągnięta, lub po 2 godzinach jeżeli temperatura zadana nie została osiągnięta (tryb rozpalania – 2 godziny).

    FUNKCJA ANTY-ZAMARZANIE

    Poniżej 5°C regulator włącza pompę obiegową, co opóźnia przemarznięcie niektórych elementów instalacji C.O (najbardziej narażonych).

    FUNKCJA ANTY-STOP

    Po sezonie grzewczym, co 14 dni na 1 minutę zostaje załączona pompa obiegowa - zapobiega to zastaniu się pompy w okresie letnim - funkcja działa przy włączonym regulatorze.

    AUTOMATYCZNE ZACHOWANIE NASTAW

    Regulator posiada automatyczne zachowanie nastaw przy zaniku zasilania, oraz powrót to wcześniej realizowanej pracy po ponownym pojawieniu się zasilania.

    POWRÓT DO USTAWIEŃ FABRYCZNYCH

    Regulator posiada możliwość powrotu do ustawień fabrycznych. Funkcja ta jest przydatna w momencie rozregulowania regulatora przez niedoświadczonych operatorów.

    TERMOSTAT AWARYJNY SAMOCZYNNY

    Zewnętrzny termostat (termostat awaryjny) pełni funkcję zabezpieczenia instalacji przed przegrzaniem, które może być wynikiem uszkodzenia regulatora lub nieodpowiednią obsługą. Jest to specjalny element, który odcina zasilanie dmuchawy przy temperaturze kotła 90°C.

    PARAMETRY PROGRAMOWALNE PRZEZ UŻYTKOWNIKA

    Czas przedmuchu, czas przerwy pomiędzy przedmuchami, maksymalne i minimalne obroty dmuchawy, temperatura załączenia pompy obiegowej, temperatura wyłączenia regulatora.

    PARAMETRY PROGRAMOWALNE PRZEZ INSTALATORÓW

    Regulator PROTON oprócz trybu konfiguracji dostępnego dla każdego użytkownika posiada specjalny tryb, który umożliwia ustawienie parametrów serwisowych (dodatkowa instrukcja serwisowa). Tryb serwisowy umożliwia zaprogramowanie: charakterystyki dmuchawy – dzięki temu parametrowi nasz regulator może współpracować z każdą dmuchawą dostępną na rynku (do określonej max. mocy); moc dmuchawy podczas przedmuchu – sami decydujemy z jaką mocą ma pracować dmuchawa podczas przedmuchu; zakres zmniejszania obrotów dmuchawy – ile stopni przed temperaturą zadaną ma zmniejszać obroty dmuchawy temperaturę minimalną kotła.

    OPCJA ZDALNEGO STEROWANIA

    Do regulatora PROTON można podłączyć zdalny panel sterujący PILOT R lub termostat pokojowy. Podłączenie zdalnego panelu umożliwia pracę regulatora w dwóch trybach: pokojowy i kotła. Dzięki zdalnemu sterowaniu możemy utrzymywać stałą temperaturę w pomieszczeniu co daje oszczędności opału nawet do 30%. Producent zaleca zastosowanie panela pokojowego PILOT R - dostępny jest on na innej naszej aukcji. Można również zastosować każdy inny regulator pokojowy.

    PRZEZNACZENIE DMUCHAWY

    Dmuchawa przeznaczona jest do nadmuchu powietrza w piecach miałowych, zasypowych. Dmuchawa posiada aluminiową obudowę, wykonaną z kompozytów najwyższej jakości. Wszystkie elementy dmuchawy są starannie dobrane oraz wykonane. Silnik z zewnętrznym wirnikiem umieszczony wewnątrz obudowy przykręcony jest wkrętami M4. Metalowy wirnik wentylatora mocowany jest bezpośrednio na zewnętrznym wirniku silnika. Wlot powietrza do wentylatora zabezpieczony jest osłoną uniemożliwiającą dotknięcie palcem części ruchomych - turbiny. Wszystkie połączenia elektryczne umieszczono w puszce przyłączeniowej wykonanej z materiału izolacyjnego. Silnik wentylatora przystosowany jest do napięciowej regulacji prędkości obrotowej. Wentylator posiada deklarację zgodności CE.

    Wentylatory typu DM 120 w różnych odmianach wykonań przeznaczone są do nadmuchiwania powietrza w kotłach C.O. oraz innych urządzeniach technologicznych w temperaturze otoczenia od -15% do +40 OC i wilgotności względnej do 95%. Wentylator nie jest przeznaczony do pracy jako samodzielny przyrząd do użytku domowego lub podobnego. Podstawowe zastosowanie - piece węglowe.

    Dzięki płynnemu rozruchowi dmuchawy sterowanej regulatorem zapobiega się wybuchom nagromadzonych gazów w kotle. Wysoka jakość wykonania oraz elementy najwyższej klasy gwarantują długoletnią i bezawaryjną pracę. Wentylator nie jest przeznaczony do pracy jako samodzielny przyrząd do użytku domowego lub podobnego.

    Dmuchawa wyposażona jest w klapkę na wylocie, która zapobiega niekontrolowanym przedmuchom powietrza gdy dmuchawa nie pracuje.

    W zestawie z dmuchawą znajduje się uszczelka oraz śruby.
